Размеры угловой мойки для кухни (4 вида моделей)

Расчет размеров

Для выбора тумбы под раковину необходимо учесть несколько факторов, среди которых:

особенности кухни — ее площадь и планировка;
особенности мойки — форма, размер и даже способ монтажа;
что будет храниться внутри, и как часто необходимо туда залезать.

Стандартные размеры для каждого типа тумбы были описаны выше, а вот индивидуально можно создать все, что угодно. На сегодняшний день дизайнеры стараются отходить от стандартов и создавать индивидуальные решения, поскольку они наиболее комфортны и оптимизированы.

К примеру, долгое время стандартной высотой столешницы считались 85 см, а регулировка была максимум на пару сантиметров, чтобы подстроить гарнитур под неровные полы.

Сейчас же отрегулировать высоту можно на 10 см и даже больше, чтобы пребывание на кухне было максимально комфортным. Есть даже небольшой, но наглядный рисунок, рассказывающий, какая высота кухонного гарнитура с мойкой в углу под какой рост подходит.

Стандартная ширина дверцы (не трансформера) угловой тумбочки — 40 см. Можно сделать ее и 30 см, но так значительно сократится доступ к пространству и хранимым продуктам. Стоит ли это того?

Конечно, нельзя подобрать врезную мойку размером больше, чем имеющая столешница. Приходится следить и за длиной, и за глубиной изделия. Большинство кухонных раковин созданы для врезания в столешницу глубиной 60 см, при этом сама мойка занимает только 48–50 см этого пространства, так как необходимо предусмотреть зазоры.

Как сделать самостоятельно тумбу под раковину?

Начинаем изготавливать шкаф под мойку своими руками с подготовки всех необходимых инструментов и материалов, к которым относятся:

ДСП.
Толстое стекло.
Дверные петли.
Мебельные уголки.
Шпаклевка.
Саморезы.
Шурупы.
Лак.
Грунтовка.
Ножовка или электрический лобзик.
Двухсторонний скотч.
Шестигранник.
Отвертки.
Наждачная бумага.
Шпатель.
Кисточка с мягким ворсом.
Карандаш или маркер.
Стеклорез.
Песок.
Сверла.
Рулетка и линейка.
Точильный круг.
Защитные рукавицы.

Выполните изготовление тумбы под раковину по схеме:

Первым делом определитесь с размером мебели, при этом примите во внимание параметры самой мойки, высоту, на которую вы хотите ее установить, габариты кухни.
На основе полученных данных подготовьте чертеж тумбы под раковину, обязательно укажите в нем, из чего она будет состоять, размеры раковины и высоту ее монтажа.
С помощью карандаша выполните разметку ДСП.
Вырежьте все детали.
Первым делом соедините дно и стенки посредством саморезов. Следите при этом, чтобы головки крепежных элементов сильно не выпирали, они должны быть слегка утоплены в ДСП.
Поставьте собранную тумбу к стене, убедитесь, что она стоит ровно, не шатается

Чтобы повысить ее жесткость, следует использовать мебельные уголки, располагать их лучше с помощью коротких саморезов прямо под столешницей.
Чтобы поверхность тумбы стала идеально гладкой, обработайте ее шпаклевкой с помощью шпателя. Оставьте ее просохнуть на некоторое время, потом зашкурьте наждачной бумагой.
Всю поверхность изделия загрунтуйте. Этот слой должен быть максимально тонким, затем дождитесь, пока он высохнет.
С помощью оттеночного лака и кисточки покройте конструкцию в несколько слоев.
Установите тумбу под мойку.
Сделайте из стекла дверку. Сначала разметьте стекло, чтобы оно приобрело нужную форму. С помощью песка придайте ему матовость. Просто насыпьте его на стеклянную деталь, и слегка увлажните. Сверху положите еще один кусок стекла и разотрите песок.
Готовую дверцу прикрепите к тумбочке с помощью петель, отрегулируйте ее.

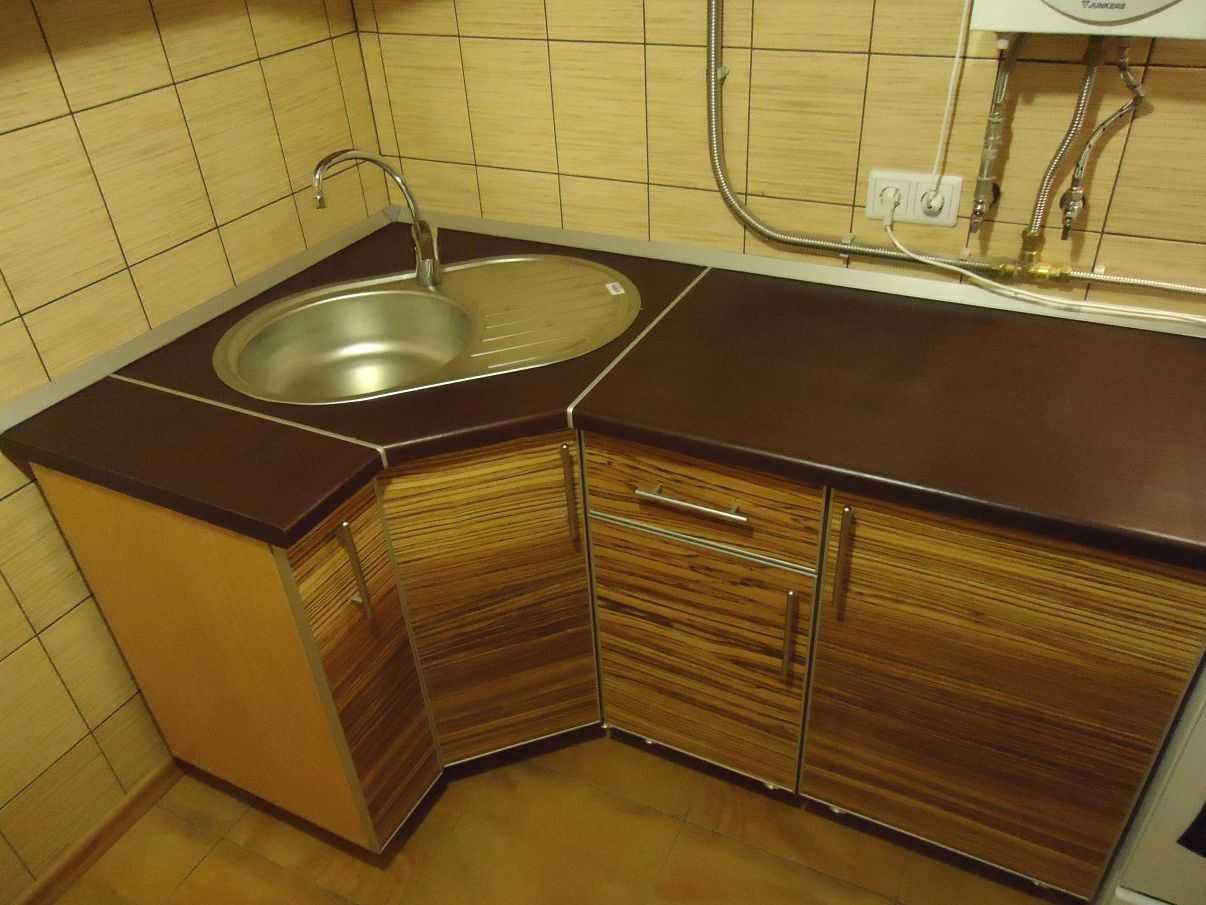

Угловая тумба 90º под мойку для кухни

Конструкция данной угловой тумбы имеет боковой вход для коммуникаций.

Картинка ниже демонстрирует установку такой тумбы.

По опыту могу отметить, что это универсальная тумба и для проведения коммуникаций может использоваться как торец модуля, так и задняя его часть.

Модель имеет габаритную ширину 970 мм. На рисунке ниже изображена установка такой тумбы, имеющей технологический зазор 30 мм между фасадом и стеной.

Ширина зазора может быть и больше 30 мм. Это зависит от расстояния, на котором проходят трубы и шланги для водоснабжения, канализации и подключения стиральной или посудомоечной машины.

Перейдем к списку необходимых деталей:

Стойка ЛДСП 704*530 мм – 1 шт.
Стойка ЛДСП 704*230 мм – 1 шт.
Дно ЛДСП 970*530 мм – 1 шт.
Заглушка ЛДСП 720*480 мм – 1 шт.
Планка ЛДСП 60*938 мм – 1 шт.
Планка ЛДСП 120*514 мм – 1 шт.
Планка ЛДСП 720*59 мм – 1 шт.
Лицевая планка 716*120 мм – 1 шт.
Лицевая планка 716*59 мм – 1 шт.
Фасад 716*366 мм – 1 шт.
Петли штольные (для крепления к фальшпанели) – 2 шт.
Опоры для мебели – 5 шт.
Конфирматы (евровинты) – 14 шт.
Уголок металлический – 8 шт.

7, 8 и 9 детали лицевые, поэтому должны быть изготовлены из одного материала.

Это все, что понадобится для сборки угловой кухонной тумбы.

Можно заготовить две планки ЛДСП 720*59 мм и установить одну в обозначенное красным кружком место (рис. ниже). Это позволит сделать соединение двух тумб более жестким. Не хочу оспаривать этот способ, но он годится, только если угол между стенами 90°. А в наших квартирах такое бывает не всегда.

Если угол между стенами не прямой, лучше не устанавливать дополнительную планку, вполне достаточно одной. На нижнем рисунке показано, что без установки второй планки, даже если угол не равен 90°, размер тумбы от стены до фасада сохраняется равным 555 мм.

Планка ЛДСП 720*59 мм в таком случае сначала прикручивается к примыкающей тумбе, затем выверяются расстояния до стен, и после этого планка прикручивается к угловой тумбе.

Крепление лицевой планки и заглушки к корпусной планке

Предлагаю рассмотреть некоторые нюансы, связанные с креплением лицевой планки и глухой стенки тумбы к передней корпусной планке.

Глухую стенку надо монтировать к торцам дна и стойки тумбы при помощи конфирматов, а также прикрутить к передней планке на саморезы. Лицевую планку нужно прикрепить к корпусной планке и дну. Но, как мы помним, переднюю корпусную планку тумбы под мойку крепят, смещая вниз на 10 мм и на 3-5 мм назад. К задней части планка смещается, чтобы при закрывании дверки болты, которыми прикреплены ручки, не били по планке и не повредили ее поверхность.

Если лицевую планку и глухую стенку просто прикрутить саморезами к передней корпусной планке, то может произойти деформация верхней части стенки или планки, поскольку они стягиваются между собой на расстояние зазора.

А из-за деформации отдельных деталей конструкции может произойти деформация всего модуля, что не приветствуется.

В данном случае не произойдет серьезного нарушения конструкции тумбы. Однако корпусные планки и стенка от избыточного напряжения в местах креплений деформируются, а это нежелательно.

Чтобы исправить ситуацию, следует применить очень простой прием – поместить между корпусной планкой и глухой стенкой, а также между корпусной и лицевой планками кусок ДВП. Он по толщине приблизительно равен величине зазора.

Для удобства надо поместить кусок ДВП между деталями и стянуть их струбциной. После этого можно все закрепить при помощи саморезов.

В результате детали будут плотно соединены между собой и при этом не нарушится зазор, полученный от смещения планки вглубь корпуса.

На этом этапе сборка угловой тумбы завершается. Можно приступить к рассмотрению следующей конструкции.

Наполнение

Не забудьте учесть внутреннее наполнение тумбы. Если там будут сосредоточены технические узлы (измельчитель, фильтр для воды, проточный обогреватель), то разумно использовать тумбу со скошенным углом, так как она более вместительна. Когда планируется использовать ее для хранения, то подойдут оба варианта. Только нужно определиться с габаритами хранящихся вещей. От этого будет зависеть высота полок.

Если в угловом сегменте будет расположен контейнер для мусора, то планируя внутреннее пространство, лучше заранее знать его размер. Тогда можно рационально разместятся дополнительные полки.

Шкаф под мойку своими руками: необходимые материалы и инструменты

Самым популярным материалом для изготовления тумбы под мойку своими руками по праву считают ламинированный ДСП, так как он менее подвержен воздействию влаги.

Если вы выбрали этот материал, то необходимо заранее подготовить специальную кромочную ленту во избежание испарений альдегидных смол, находящихся в ДСП

Важно понимать, что их испарение наносит вред здоровью жильцов

Прекрасным сочетанием цены и качества является плита МДФ. Она плотнее ДСП и крепления держатся лучше.

Когда с основным материалом определитесь, нужно подготовить и дополнительные комплектующие.

Прессованный картон для задней стенки.
Фанера для поперечин.
Облицовочная лента в цвет тумбы.
Ручки, петли, уголки и шурупы.

Для воплощения своих идей в жизнь, вам в помощь будут следующие инструменты.

Карандаш, линейка или рулетка.
Дрель, шуруповерт.
Отвертка крестовая.
Пила или лобзик.
Уголки внутренние, петли для дверей.

Варианты размещения рабочей и обеденной зоны

В большинстве случаев кухня является не только комнатой для приготовления пищи, но и столовой. Поэтому данное помещение желательно условно разделить на зоны принятия и приготовления пищи.

В зависимости от расстановки мебели, все угловые кухни делят на несколько категорий:

Г-образная. Кухни типовой застройки больше всего подходят для Г-образной планировки. В этом случае рабочая зона получается весьма обширной, а достаточное количество шкафчиков и ящиков позволяют удобно расположить всю кухонную утварь и бытовые приборы. При этом остается большое количество свободного пространства для обустройства обеденной зоны. Помимо этого, есть ряд «хитростей», повышающих комфорт кухни с минимальной площадью:
- подоконник можно сделать частью столешницы — это поможет увеличить площадь рабочей зоны, не растрачивая полезные метры. Если кухня планируется для небольшой семьи, то подоконник может успешно заменить собой обеденную зону;
- технику лучше разместить по правилу эргономического треугольника: холодильник — мойка — печка. При такой планировке сократится количество передвижений в процессе приготовления пищи;
- при недостаточной ширине комнаты, одну из сторон Г-образного гарнитура можно сделать уже на 15–25 см. В этом случае, узкая часть подойдет для хранения компактных бытовых приборов и посуды, а со стороны широкой части удобно разместится крупная кухонная техника;
- если обилие мебели на маленькой кухне создает давящее ощущение, часть подвесных шкафчиков можно заменить открытыми полками. Этот трюк поможет визуально облегчить верхнюю часть комнаты, создав тем самым эффект расширенного пространства.
- мебель, расположенная возле входа должна иметь скошенные, либо закругленные углы.
П-образная. Такая планировка предполагает наличие довольно большой площади, так как центр комнаты при такой расстановке мебели, в большинстве случаев, выделяется под обеденную зону. С учетом того, что для комфортного перемещения по кухне расстояние между обеденной зоной и столешницей должно быть не менее 60 см, путем нехитрых вычислений, можно выяснить, что площадь П-образной кухни должна быть более 12 м2. Если подобный проект нужно реализовать в кухне меньшей площади, то, путем воплощения вышеописанных «хитростей», можно сократить необходимый минимум до 10 м2, но это предельно маленькая площадь для такой планировки.
С островом, либо полуостровом. Подобные проекты требуют еще большей площади. В зависимости от предпочтений (и расположения коммуникаций), в центре комнаты может размещаться как рабочая, так и обеденная зона. Либо островная часть может выполнять совмещенные функции.
С барной стойкой. Этим элементом можно дополнить любой из вариантов планировки. В зависимости от квадратуры комнаты, есть несколько способов размещения:
- при достаточном количестве свободного пространства, барная стойка выполняется в виде самостоятельного элемента кухонного гарнитура;
- если кухня не столь велика, как хотелось бы, барная стойка может совмещать сразу несколько функций: заменять собой обеденную зону, быть частью подоконника, либо служить «разделителем» в квартирах-студиях.

Каждый день дизайнеры разрабатывают все новые варианты угловых кухонь, независимо от имеющейся в наличии площади, каждый может подобрать для себя подходящий проект, который будет учитывать все индивидуальные требования.

Навесные шкафы на угловой кухне своими руками

Интерес вызывает только конструкция углового кухонного шкафа. Все остальные проектируются и рассчитываются абсолютно так же, как на прямой кухне.

Рассмотрим чертеж углового навесного шкафа.

Принятые стандартные размеры для углового навесного шкафа – 550х550, 580х580, 600х600. При этом ширина боковин варьируется 300-330мм. Ширина фасада высчитывается по известному правилу: квадрат гипотенузы равен сумме квадратов катетов. Где гипотенуза – это ширина фасада, а катеты – разность габаритов навесного шкафа и ширины боковин. В нашем случае катет – это (550-330)=230.

Размер крыши и донышка углового навесного шкафа равен (550-16)=534мм.

В глубине угла навесного шкафа требуется дополнительный упор. Иногда его собирают «уголком» из двух планок, иногда располагают одну планку по диагонали. Можно поставить одну, шириной 100-150мм вдоль одной из сторон. Тогда размер внутренней полки уменьшится с одной стороны на толщину планки и будет равен 534х518мм.

Остальные навесные шкафы угловой кухни вплотную «пристраиваются» к угловому модулю. Глубина по боковинам, высота должна совпадать.

Исключение – навесной кухонный шкаф над плитой. Согласно нормам пожарной безопасности (особенно это актуально для газовых плит), он должен навешиваться на расстоянии 750-800мм над уровнем рабочей поверхности. А остальные навесные шкафы устанавливаются с учетом ширины фартука порядка 550-600мм.

Разновидности

В магазинах чаще всего можно купить кухонный гарнитур с Г-образной угловой мойкой или с трапециевидной тумбой под раковину. Но в более дорогих салонах или на заказ можно приобрести кухню с радиусным углом. Друг от друга они будут отличаться вместимостью, количеством, внешним видом и способом открытия дверок.

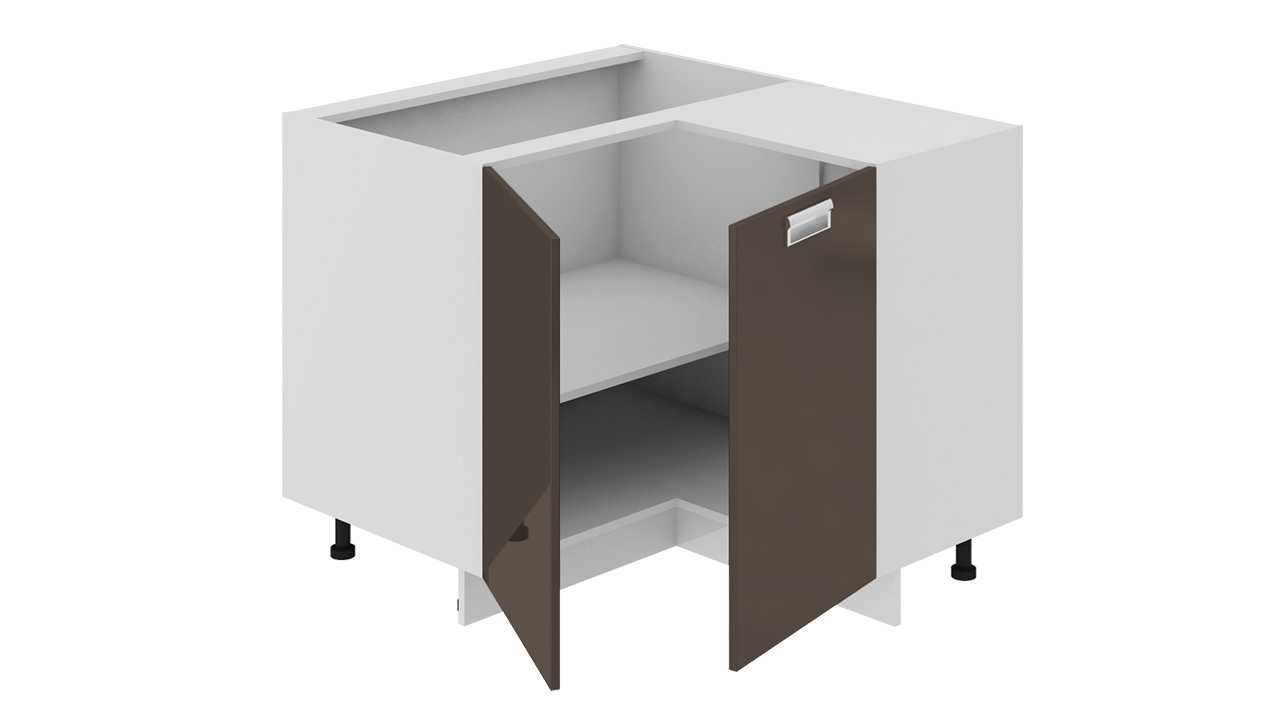

Г-образная тумба – это два перпендикулярно стоящих шкафа. Изготовить ее проще, но если она реально имеет внутри перегородку (то есть просто соединены два шкафа), то это очень неудобно.

Скошенный шкаф имеет большое внутренне пространство, высокую функциональность и более высокую цену.

Кухонные гарнитуры со скругленными углами очень индивидуальны, а потому гораздо дороже.

Большое значение будет иметь мойка и способ ее монтажа. Мойка может быть:

накладной, когда раковина устанавливается точно по размеру мебели в специальную нишу с бортиками;
врезной, когда в столешнице вырезается отверстие, а мойка вставляется в него сверху;
подстольной, когда монтаж производится до установки столешницы, снизу;
интегрированной, когда столешница с мойкой выглядит так, будто бы раковина выдолблена в куске камня.

Сами мойки тоже бывают разными: с одной-пятью чашами, с крылом для стока воды, с решеткой для сушки посуды, овощей и фруктов. Да и форма моек тоже различается: они могут быть прямоугольными, квадратными, круглыми, трапециевидными, овальными.

Используемые материалы

Сегодня производители предлагают кухонные гарнитуры из очень разных материалов. Чаще это комбинирование, когда стенки, дверки, столешница изготовлены из разных материалов.

Натуральное дерево. Прочность, надежность, красота – за это любят дерево. Фасад можно украсить фигурной резьбой. Но ухаживать за деревом довольно проблематично: разбухло от влажности – быстро сгниет, пересохло – потрескалось, завелся жук-точильщик – скоро придется покупать новый гарнитур.
ДСП (древесно-стружечная плита) – популярный материал для недорогой мебели. Срок службы во многом будет зависеть от способа отделки. Сейчас все чаще используют для этого ламинационную пленку (ЛДСП). Она хорошо защищает от влаги, ее легко мыть. Огромный выбор цветов также идет в плюс. А к минусам можно отнести: ДСП очень твердая, фактурную отделку не сделаешь.

MDF (Medium Density Fibreboard) – древесноволокнистая плита средней плотности. Размер опилок минимальный. Скрепляются они мягким парафином и пластичным лигнином. В результате получается прочная, влагоустойчивая МДФ, поддающаяся тонкой обработке. Легко окрашивается и оклеивается.
ДВП (древесно-волокнистая плита), или оргалит, используется в качестве задних стенок мебели, днища выдвижных ящиков. Аналогичную роль выполняет фанера.
Мультиплекс – тонкие деревянные полоски разных пород, проклеенные разнонаправленно. Дешевле дерева, высокая влагоустойчивость, слабая подверженность деформации – вот качества, за которые покупатели любят кухонную мебель из мультиплекса. Это натуральный материал, поэтому стоит дороже, чем ДСП и МДФ.

Для фасада используют нержавеющий металл. Это долговечность, несложный уход, повышенная жаростойкость. Но далеко не к каждому стилю подойдет.
Цветной пластик для дверок – это яркость и прочность. Современный пластик довольно надежный, при этом легкий. За ним легко ухаживать.
Из закаленного стекла тоже делают дверки и столешницы. Но в случае угловой кухонной тумбы это может быть только матовое стекло или затемненное, чтобы скрыть содержимое тумбы. Да и ухаживать за стеклом проблематичнее: царапины, сколы, трещины возможны, так как это самый часто используемый напольный шкаф.
Столешницы изготавливают из тех же материалов. Но наиболее дорогой вариант – искусственный или натуральный камень. Скорее всего, это будет мебель на заказ.

Размеры

Угловая кухонная тумба – это часть гарнитура. При выборе шкафа нужно учесть, что прямоугольные раковины подойдут для вытянутых комнат или узких гарнитуров (меньше 60 см). Квадратные мойки удобны в маленьких кухнях. Круглые – наиболее универсальны.

Стандартные размеры раковин: 40*50 см, 50*50 см, 50*60 см, 60*60 см. При этом у круглых раковин продавцы указывают не только диаметр, но также длину и ширину мойки. Глубина – 15–25 см. При изготовлении мебели на заказ часто и раковину тоже делают по индивидуальным размерам.

Сами тумбы имеют следующие стандарты:

Г-образная: столешница – 87*87 см, глубина полок – 40–70 см, высота – 70–85 см;
трапециевидная: по каждой стене – 85–90 см, высота – 81–90 см, полок вообще может не быть либо они совсем небольшие по коротким стенкам.

Виды

Мойка – это обязательный атрибут любой кухни. Каждая хозяйка стремится содержать свое «царство» в чистоте и порядке, понимая, что правильно подобранный кухонный шкаф под мойку придаст помещению эстетичный вид, а функциональность предмета позволит избавиться от лишней захламленности. Поэтому позаботиться следует и о рациональном внутреннем наполнении тумбы:

при помощи полок можно легко разделить пространство;
для сохранности различных кухонных мелочей используют выдвижные контейнеры, сетки, корзины;
ящики п образной формы позволяют максимально компактно организовать пространство под мойкой, расположенные сверху, они совершенно не мешают другим конструктивным элементам;
пустой ящик более крупных габаритов можно приспособить для встраиваемой техники для кухни.

Мойка и шкаф под нее могут быть любой формы, дизайна, размера. Вопрос выбора подходящей модели всегда актуален. Покупателей интересует, как собрать шкаф, куда его установить, чтобы не загромождать пространство, какой вид тумбочки наиболее органично впишется в кухонный интерьер. Мебельный рынок поражает разнообразием моделей моек, конструкций шкафов. Различают два их вида: прямые и угловые шкафы для мойки для кухни. Отличаются они по нескольким критериям:

внешний вид;
практичность;
эксплуатационное удобство;
надежность.

Прямой

Самый традиционный, классический предмет напольного кухонного гарнитура – прямой шкаф. При стандартном наборе комплектации различается по форме, размерам, наружной отделке и внутреннему наполнению. Оснащен (в зависимости от параметров самого шкафа) одной дверцей при ширине до 50 см, или двумя, если его размер составляет от 60 см до 80 см. Обычно такая тумба имеет внутренние полочки, встройки для креплений мусорного ведра или контейнера. Если позволяют размеры места под мойкой, шкафчик снабжают удобными в эксплуатации полочками «карусель» или рейлингами.

Такой предмет мебели используется в кухонных помещениях чаще всего. Прямой шкафчик практичен, удобен, его легко собирать, прост в эксплуатации, увеличивает полезную площадь на кухне и позволяет хранить различные кухонные принадлежности.

Угловой

Для небольшого кухонного гарнитура в малогабаритной кухне наиболее удобна мойка, расположенная в самом центре угловой зоны. Такое местоположение дает возможность сэкономить пространство в помещении, плюс ко всему дополнительное удобство хозяйке создает непосредственная близость всех необходимых кухонных принадлежностей, проще говоря «на расстоянии вытянутой руки». В отличии от прямого, угловой шкаф более эргономичен. Для размещения нужных предметов домашнего обихода используют тумбы двух типов:

прямоугольная – однодверная конструкция, вторая часть которой остается наглухо закрытой, поверхность столешницы повторяет форму прямого угла. Подобная тумба проста в процессе изготовления, а вот в использовании не достаточно функциональна, поскольку доступ к предметам хранения затруднен, а внутреннее пространство для всевозможных дополнительных элементов не достаточно велико;
выигрывают битву за функциональность угловые шкафы – наиболее популярный L образной формы, в котором при открытии дверцы хорошо просматривается все внутреннее пространство;
трапециевидный шкаф – большая квадратная тумба со срезанными углами и большим внутренним объемом позволяет не только разместить в ней множество нужных на кухне вещей, но и при желании установить бытовую технику.

Шкаф трапециевидной формы занимает большую площадь, однако стоит сделать выбор в его пользу. Такой предмет более целесообразный в применении, поможет грамотно организовать на кухне угловую зону, выгодно увеличивает полезный объем тумбы, в применении гораздо практичней, идеально подходит для малогабаритных квартир. К тому же в угловой шкаф для мойки для кухни вместится намного больше предметов, чем в прямой.

Что представляют собой угловые кухонные мойки

Такая мойка экономит пространство. Например, при расположении раковины вдоль стены в небольшом помещении может не хватить места для установки плиты, тумбы со столешницей в рабочей зоне, без которой будет сложно готовить пищу. Этих проблем можно избежать с угловым вариантом.

Однако, стараясь высвободить пространство, нужно помнить о том, что на интерьере не должен сказаться перенос мойки в угловой участок помещения. Кроме того, могут возникнуть сложности с открыванием крана: если к нему нужно тянуться, следует пересмотреть планировку.

Преимущества и недостатки угловых моек

Положительные качества:

экономится пространство, появляется возможность дополнительно установить бытовую технику, выбрать более крупную плиту, холодильник;
удачно впишется в интерьер кухни любого типа, что обусловлено многовариантностью моделей раковин;
обеспечивается близкое расположение рабочих зон: плиты, столешницы и раковины, благодаря этому экономится время при перемещении по кухне, а вместе с тем и силы;
несмотря на необходимость в компактном расположении мебели и техники, под мойкой достаточно места, чтобы можно было хранить там моющие средства, приспособления для уборки, мусорное ведро;
выглядит угловая раковина привлекательно, украшает интерьер, особенно если выбрать оригинальную модель.

Недостатки у такого дизайнерского решения тоже есть:

размеры мойки должны быть небольшими, часто при монтаже кухонного гарнитура в малогабаритном помещении пространство высвобождается за счет ширины столешницы, поэтому использовать крупную раковину не следует;
на этапе проектирования мебели для кухни следует продумать, как будет обеспечиваться доступ к водопроводным коммуникациям, т. к. размеры дверцы угловой кухонной мойки намного меньше, чем в случае со стандартным аналогом;
фильтр для воды, устанавливаемый под раковиной, тоже закладывается в проект на этапе его разработки. Впоследствии будет сложно выполнить монтаж сопутствующей техники.

Основные требования при подборе модели

Даже если кухня малогабаритная, а ширина столешницы – минимальная, в этом случае допустимо устанавливать мойку с достаточной вместимостью чаши.

Требования, предъявляемые к раковине, которая будет устанавливаться в углу кухни:

не должна быть слишком маленькой, т. к. в нее будет складываться посуда – нужно определить, сколько комплектов планируется мыть после приема пищи (зависит от количества человек в семье);
устойчивость к воздействию высоких температур;
неподверженность воздействию механической нагрузки;
материал, из которого сделана мойка, должен быть инертным по отношению к химическим веществам;
пористость структуры: не следует устанавливать раковину, на поверхности которой будут задерживаться загрязнения, такие мойки быстро теряют цвет;
легкость ухода.

Наибольшей популярностью пользуются мойки из нержавеющей стали, натурального камня. Последний из вариантов стоит дороже, чем остальные.

Деталировка и фурнитура

Давайте представим себе, что размеры вашего шкафчика должны быть 600х700х300 мм. Вы берёте и заказываете детали шириной 600, высотой 700 и глубиной 300 мм, а потом пытаетесь их подогнать. Естественно, на выходе у вас ничего путного не получится, потому что вы не учитываете толщину детали и то, как эти детали между собой будут состыкованы и расположены в готовом изделии. Вот именно для этого и необходимо делать деталировку – разделение готового изделия на отдельные его составляющие.

Прежде чем я перейду к большой таблице с готовыми деталями для моей кухни, разъясню ещё несколько моментов, что откуда и как берётся.

Высота шкафчика напольного ряда. Рекомендуемая стандартная высота напольного ряда равна 860 мм. Толщина столешницы обычно равна 28 или 38 мм (у меня 38мм). Высота декоративных ножек от 70 мм и выше (у меня 100мм). Вот и получается, что высота шкафчика (самого короба) в моём случае равна: 860 –38 – 100 = 722 мм. Для удобства дальнейших расчётов я принял просто 720 мм.

Выдвижные ящики могут быть нескольких видов:

Короб ящика собран из того же материала, что и остальная кухня (ЛДСП) и крепится на роликовые или телескопические направляющие. Как говорится – дёшево и сердито.

Тандембоксы

Метабоксы, тандембоксы и т.п. По сути это уже готовые ящики с системами крепления и регулировки, под которые только лишь подгоняется дно и задняя стенка (вырезается из ДСП). Системы эти не дешевые, однако просты и удобны в монтаже. Плюс выглядят они очень солидно. У каждого производителя существуют схемы по расчёту установочных размеров, присадке и монтажу их тандембоксов. Обязательно скачайте их из интернета, либо возьмите у продавцов, изучите и приступайте к деталировке.

Схема и установочные размеры тандембокса фирмы Boyard

Газовые лифты и авентос монтируются на шкафчики верхнего ряда и предназначены для открывания и удерживания на весу фасадов. На строительном рынке или в магазине продавец проконсультирует вас по поводу этих штук, от вас лишь надо сообщить материал и размеры фасада, который надо открывать/удерживать.

Итак, представляю ещё раз схему кухни и деталировку, которая получилась у меня на выходе.
