(+60 фото) теннисный стол своими руками чертежи размеры фото

Материалы

Сделать уличный теннисный стол своими руками несложно

Важно для начала выбрать подходящие материалы, которые будут включаться в состав изделия. Применяют следующие разновидности сырья. Фанера

Современный рынок предоставляет широкий выбор фанерных листов. Такой материал подойдет для изготовления складной столешницы. К преимуществам можно отнести отсутствие необходимости дополнительно обрабатывать лист. Это существенно сэкономит деньги и время

Фанера. Современный рынок предоставляет широкий выбор фанерных листов. Такой материал подойдет для изготовления складной столешницы. К преимуществам можно отнести отсутствие необходимости дополнительно обрабатывать лист. Это существенно сэкономит деньги и время

Покупая такой материал, обращайте внимание, чтобы товар был 1 или 2 сорта с маркировкой «Ш1». Это означает, что поверхность влагоустойчивая и отшлифованная. Но такая столешница будет иметь и ряд недостатков

Основной – провисание. Нужно будет воспользоваться жесткой коробчатой основной, оборудованной подкосами. В качестве опоры могут выступать доски, а в качестве крепления – саморезы. Минусы – шарик вяло отскакивает от такой столешницы. Чтобы исправить ситуацию, стоит покрасить поверхность акриловой краской на водной основе. Делается это в два слоя. Изделие при этом улучшит свои влагостойкие свойства

Но такая столешница будет иметь и ряд недостатков. Основной – провисание. Нужно будет воспользоваться жесткой коробчатой основной, оборудованной подкосами. В качестве опоры могут выступать доски, а в качестве крепления – саморезы. Минусы – шарик вяло отскакивает от такой столешницы. Чтобы исправить ситуацию, стоит покрасить поверхность акриловой краской на водной основе. Делается это в два слоя. Изделие при этом улучшит свои влагостойкие свойства.

ДСП. Древесно-стружечная плита часто применяется при выполнении подобных изделий. На качество сырья напрямую влияет производитель. Для стационарной конструкции подойдет размер 2750х1500 мм. Можно подобрать лист синего или зеленого оттенка. Тогда не нужно будет красить стол.

Стоит помнить, что толщина ДСП внушительная, составляет 16 мм. Такой вариант подойдет для воплощения крепкого массивного изделия. Если нужно скорректировать лист по индивидуальным размерам, то можно попросить продавцов подрезать материал.

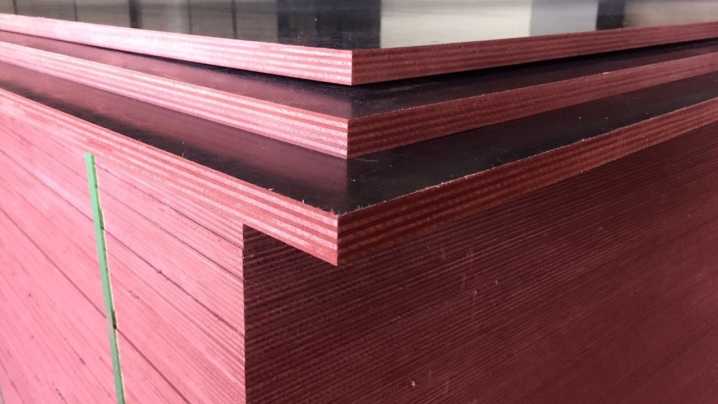

Ламинированная фанера. При использовании такого стола материал не будет деформироваться. Сырьё выполнено на основе водоустойчивой березовой фанеры. Негорючий материал устойчив к повреждениям. К дополнительным преимуществам ламинированной фанеры можно отнести широкий выбор оттенков, из которых можно выбрать тот цвет, что нравится больше. Красить такой стол не придется.

Благодаря стандартным размерам листов можно делать цельные и раскладные столешницы. Для кромки применяется в основном пластик высокого качества. Шарик будет идеально отскакивать от поверхности изделия, а сам настольный теннис будет доставлять лишь удовольствие. Этот материал довольно дорогой. Однако высокие качественные характеристики того стоят.

Стеклопластик. Этот материал также подходит для выполнения столешниц. Листы его легко приобрести в строительных магазинах. Лучше выбирать толщину в 10 мм. Оттенок при этом может быть любой. Стеклопластик, созданный с помощью современных технологий, довольно прочный и имеет небольшой вес. Такой стол для настольного тенниса станет всепогодным.

Материал устойчив к воздействию различных температур. Его можно смело поставить во дворе, не боясь, что палящее солнце испортит покрытие. Модель отличается высокой устойчивостью к деформациям, защищена от гниения, имеет негорючие свойства. Стеклопластик стоит весьма дорого. Однако цена складывается из всех достоинств этого материала.

Композитный алюминий. Иногда для воплощения теннисного стола применяется алюминий. Подобный материал используется для полупрофессиональных моделей. Толщина равна 22 мм. Визуально конструкция может напоминать спрессованный ДСП.

Такой стол можно смело ставить на улице. Материал прочный, не деформируется, не боится механических повреждений. Многие считают, что при отскоке шарик очень громко стучит по столу. Однако это мнение ошибочно. Материал привлекает своей практичностью. Стоимость может быть приемлемая, но не дешевле стола с фанерной столешницей.

Теннисный стол для улицы лучше всего делать из всепогодных материалов. Они будут уверенно противостоять всем превратностям стихии.

Столешница

Как известно, шарик для пинг-понга, свободно падающий с высоты в 1 фут, что равно 12 дюймам или 305 мм, должен от столешницы правильного стола для настольного тенниса отскочить прямо верх не менее чем на 10 дюймов или 254 мм. Однако в игре большое значение имеет и косой отскок, особенно если бросок подрезан, т.е. шарик довольно быстро вращается.

В идеале шарик при косом отскоке должен отлетать как физическая точка от абсолютно твердой и упругой поверхности. Портит бросок влияние уже упомянутых скольжения, прилипания, проката и прокрутки шарика во взаимодействии этих факторов. В теорию вдаваться не будем, сложно. Кориолис в свое время разработал теорию игры на бильярде, которая в механике не на последнем месте. Изготовители бильярдных столов, киев, шаров ее знают, используют, но бильярдистов, которые любого теоретика на столе разделают под орех, от имени Кориолиса трясти начинает. Так что перейдем сразу к практике: из какого материала столешница теннисного стола лучше будет?

Доски

Сплоченная по-благородному из досок, как столешница обеденного стола – однозначно нет. Разве только дерево используется дорогое отборное мелкослойное: мореный дуб, ясень, орех. С полвека тому назад столешницы турнирных теннисных столов делались из тика или эбена. Столешница же стола для пинг-понга, сплоченная из обычных хвойных досок по всем правилам мебельного искусства, скоро пойдет незаметными на глаз волнами. Покидать на такой шарик кое-как можно, но чуть подрезал – противник только ухмыляется.

Фанера простая

Конструкция стола для настольного тенниса со столешницей из фанеры

Столешницы теннисных столов любители делают чаще всего из фанеры, тем более что пары стандартных листов 1525х1525 с избытком хватает на столешницу складного стола, см. далее. Самые мелкие из имеющихся в продаже листы 1475х1475 мм также подойдут для любительского стола.

Косой отскок от фанеры правильный, но вялый, т.е. шарик чуть прилипает перед отлетом и теряет некоторую часть своей энергии. До полного азарта на фанерном столе не разыграешься. Умерить этот недостаток позволяет покраска акриловой краской на водной основе в 2-3 слоя, что заодно усилит влагостойкость фанеры. С той же целью перед покраской листы желательно пропитать с 2-х сторон водно-полимерной эмульсией.

Другая проблема фанерных теннисных столов – провисание и коробление столешницы как целого. Здесь единственный выход из положения – неразборный стол на жестком коробчатом основании с подкосами конструкции, подобной той, что на рис. справа. Некоторый плюс ее в том, что вся опора может быть изготовлена из досок 100х30 и 150х40. Толщина столешницы от 16 мм. Крепится она к несущей раме по контуру саморезами впотай 60х4,2 с шагом 100-150 мм; головки крепежа зашпаклевываются. Для любительского стола так допустимо, т.к. подавать на отскок от края поля умеют только очень опытные игроки.

ДСП, ЦСП и пр.

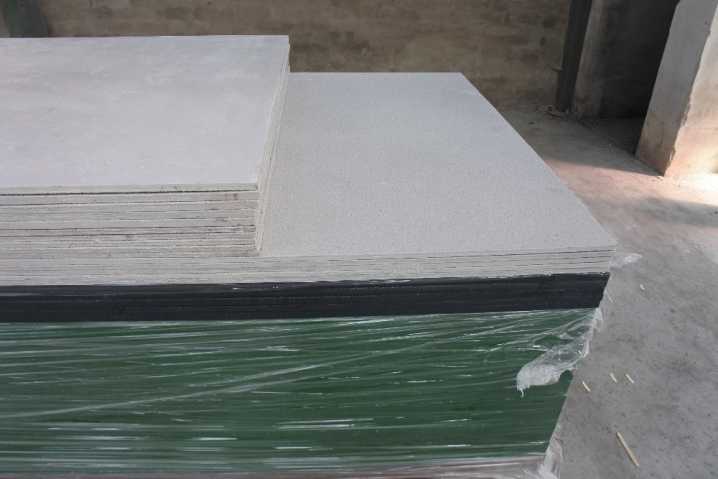

Другой вариант столешницы теннисного стола – ламинированная ДСП (ЛДСП) или цементно-стружечная плита ЦСП. Ламинированную ДСП нужно брать матовую; по глянцевой шарик скользит и уходит вбок так, что заметно и начинающему. ЦСП тяжела, но хороша своей влагостойкостью; теннисный стол со столешницей из ЦСП, покрашенной акрилом, способен пережить под открытым небом не одну зиму.

Достоинства ДСП и ЦСП на столешницу теннисного стола также в том, что они выпускаются листами (плитами) размером 2750х1500, 2750х1750 и 2750х1830 мм. Это позволяет сделать столешницу дворового или уличного стационарного стола цельной, что, безусловно, повышает ее долговечность и антивандальные качества. В последнем отношении у ДСП и ЦСП хорошо то, что они негорючи и ремонтопригодны (выбоины можно зашпаклевать). Ламинированная ДСП выпускается окрашенной в разные цвета, а ЦСП придется красить. Толщина столешницы в том и другом случае достаточна 16 мм.

Плохо у того и другого материала то, что косой крученый отскок от них какой угодно, только не такой, как рука подавала. Но для любительской игры на воздухе это значения не имеет, т.к. под открытым небом и «крутые» профи только перебрасываются; на самые тонкости броска влияет и температура воздуха, и неравномерный нагрев Солнцем стола, ракетки, шарика. И легчайший ветерок, конечно.

Что касается плоского листового шифера, то прилипание к нему шарика и его прокрутка еще больше. А самый материал тяжел и хрупок, очумелый хулиган может расколоть столешницу только что выпитой бутылкой. Правда, плоский шифер дешев, но это его единственное достоинство.

Виды покрытий

Такие столы классифицируются по количеству игроков. Толщина у столешницы небольшая. Он очень удобно складывается и легко транспортируется. Этот мини раскладной вариант для пинг понга имеет в наличии сетку. У продвинутых моделей толщина столешницы больше. У них есть держатель для шарика и дополнительные ракетка и сетки. Профессиональный стол с самой толстой столешницей проходит сертификацию. Он регулируемый, колесики на фиксаторах, имеет металлический крепеж от пола.

Столы для пинг понга очень разнообразны. Их размеры, высота, габариты, длина, покрытие, ширина подвергаются ряду требований.

Поверхность у стола должна быть матовой, чтобы мячик равномерно отскакивал. Тонкая разметка на половинках игрового поля в виде разделительной линии должна быть в наличии у каждого стола. Края у них должны быть с белой окантовкой. При изготовлении теннисных столов для зала используют ДСП. Показатель отскока будет лучше при увеличенной столешнице. Для прочности и влагостойкости ДСП покрывают специальной облицовкой – ЛДСП. Изготовление из МДФ по плотности меньше, но материал экологически чистый. Деревянный материал – прочный, его поверхность при этом равномерная, но он дорогостоящий. Складной любительский тип из пластика легкий и недорогой. Влагостойкая фанера для столешницы является лучшим материалом при изготовлении любительских столов. Меламин и алюминий как материалы – устойчивы к непогоде.

Какие могут быть столешницы:

Складывание одностороннее;
Полное складывание;
Высота регулируется;
Фиксированная высота;
С транспортировочными роликами;
Закрепленная сетка без замены;
Покрытие антибликовое;
Присутствуют держатели для шариков и ракеток.

Все параметры зависят от того, как вы его будете эксплуатировать и с какой целью.

Чертежи и размеры

В соответствии с международными стандартами наилучшие размеры для стола составляют 2740 на 1525 миллиметра. Зафиксировать его нужно неподвижно, и детально провести регулировку по требуемому уровню высоты от поверхности.

Теннисный стол подобного типа потребует много места для его расположения, учитывая обязательные 1,5-2 метра с каждой из сторон. В большей степени здесь важны пропорции, а именно: отношение длины стола к его ширине. Это отношение должно составлять 9 к 5. Помимо этого, правильное нанесение разметки имеет большое значение, так как она должна давать окантовку по всему периметру столешницы и разделять стол полосой на две продольно-симметричные половины.

Стоит заметить, что на деле иногда могут использовать совершенно разные размеры. Всё по большей своей части зависит от условий либо же от целей, которые преследуются создателем или другим лицом, занимающимся этим. Например, высота стола для учеников школы, как и для других учебных заведений, скорее всего, снижена, как и габариты самого стола. Что касается толщины самой столешницы, то для обычного тенниса на любительском уровне она чаще всего составляет от 16 до 19 миллиметров, а вот уже для занятий на профессиональном уровне она достигает 25–28 мм, в то время как для спортивных клубов, а также для соревнований стандартными размерами являются 22 мм.

Топ-4 стола для домашнего пользования

GIANT DRAGON Power 800

Хорошая любительская модель, которая предназначена для эксплуатации в закрытых помещениях. Стол можно использовать как дома, так и в школе, клубах и т.п. местах. Для большего комфорта столешница выполнена из МДФ, который оснащён качественным антибликовым покрытием. Толщина столешницы достигает 18 мм, что обеспечивает пользователей комфортной игрой.

Также дополнительным преимущество служит наличие металлического канта, который обеспечит теннисный стол необходимой жёсткостью. Для безопасной транспортировки и перемещения присутствует удобная система складывания Twin Multi-Security. Сетка крепится на стол, демонтаж/монтаже не требуется, что позволит в разы увеличить долговечность прибора. Размеры конструкции полностью соответствуют международным стандартам, что дает возможность проводить небольшие школьные соревнования.

Средняя стоимость – 21 000 рублей.

~~GIANT DRAGON Power 800~~

Достоинства:

Невысокая цена;
Надежность;
Качество сборки;
Приемлемая толщина;
Жесткость;
Безопасность складывания.

Недостатки:

DONIC INDOOR ROLLER FUN GREEN

Качественный немецкий стол по доступной цене, который предназначен для частного использования. Благодаря удобной системе складывания и раскладывания, человек может безопасно перемещать устройство. В сложенном виде конструкция не занимает много места, что позволяет ее хранить с максимальным удобством.

Чтобы обеспечить максимальную устойчивость, производитель оснастил прибор хорошей жёсткостью. Имеется 4 колеса, которые обеспечивают скоростное перемещение конструкции из одного места в другое, чтобы стол не съехал во время игры, присутствуют специальные стопоры. Сетка монтируется сразу и не требует демонтажа.

Средняя стоимость – 22 000 рублей.

~~DONIC INDOOR ROLLER FUN GREEN~~

Достоинства:

Удобный держатель ракеток и мечей:
Надежная конструкция;
Качественная сборка;
Не занимает много места;
Комплектация.

Недостатки:

Scholle T500

Хорошая конструкция, которая подойдет для большинства любителей пинг-понга. Все размеры выполнены в соответствии с международными требованиями, что обеспечит комфортную игру. В качестве главного материала выступает 12 мм МДФ, который оснащен антибликовым покрытием. Стол обладает неплохими показателями к воздействию влаги, а также прочный.

Большим преимуществом является безопасность материала, что актуально для эксплуатации внутри помещения. Конструкция полностью складная, что дает возможность легко транспортировать и хранить оборудование. Есть возможность одиночного режима игры. В комплекте присутствует 2 ракетки, 4 меча и сетка.

Средняя стоимость – 17 500 рублей.

~~Scholle T500~~

Достоинства:

Надежность;
Качественный производитель;
Невысокая стоимость;
Комплектация;
Возможность соло игры;
Хорошие игровые характеристики.

Недостатки:

START LINE TRAINING

Качественная модель, выполненная в соответствии со всеми мировыми стандартами, обеспечит игрока качественной игрой. Выполнено из популярного материала: ДСП толщина которого составляет 22 мм, что обеспечивает отличный отскок. Также присутствует металлическая окантовка.

Благодаря удобным ножкам, человек способен самостоятельно регулировать их высоту, что делает возможным игру на неровной поверхности. Масса – 96 кг, поэтому сдвинуть стол будет не простой задачей.

Средняя цена – 20 000 рублей.

~~START LINE TRAINING~~

Достоинства:

Надежность;
Качественная сборка;
Цена;
Хороший отскок;
Складной.

Недостатки:

Из чего: ДСП или фанера?

Для изготовления столешницы лучше всего подходит дерево (ДСП) и фанера

Особое внимание при выборе материала стоит уделить качеству поверхности, которое должно обеспечивать необходимую высоту отскока шарика

Габариты продаваемой фанеры отлично впишутся в изготовление складного стола, т.е. столешницы выполняется из двух частей.

Чаще всего используют фанеру с габаритами 1525х1525 мм, но и самые маленькие листы 1475х1475 мм, имеющиеся в продаже, тоже подойдут. При этом фанера имеет подходящее качество поверхности и не требует дополнительной обработки. В случае размещения теннисного стола во дворе следует выбирать влагостойкую фанеру с маркировкой ФБ и ФСФ или ламинированную.

Фанера имеет такие недостатки, как провисание и коробление больших листов. Поэтому не рекомендуется делать столешницу из сплошного листа фанеры. Либо использовать усиленный опорный контур с дополнительными балками.Совет: рекомендуется выбирать листы фанеры сортов I и II с одной шлифованной стороной, в маркировку которой вписывается Ш1. Габариты продаваемой ДСП подходят для изготовления цельной столешницы. Обычно используют листы 2750х1830, 2750х1750, 2750х1500 мм. Чтобы не тратить время на дополнительную обработку поверхности, рекомендуется сразу покупать ламинированные листы синего или зеленого цвета. По сравнению с фанерой стол из ДСП будет смотреться массивнее, что повышает его устойчивость.Совет: при покупке материала рекомендуется воспользоваться услугами раскроя и торцовки, что избавит от необходимости приобретения дополнительного оборудования.

Разбивать столешницу более чем на две части не целесообразно, потому как стыки и линии крепежа допустимы только под сеткой.

Как сделать теннисную ракетку

Экономить, так экономить. Если вы сделали теннисный стол своими руками, то зачем тратить деньги на остальной инвентарь. Здесь вы можете посмотреть, как сделать теннисную ракетку, получится не хуже магазинной. Для этого понадобится лист фанеры 20 см х 30 см и толщиной 6,5 мм, деревянный брусок 5 см х 13 см толщиной 8 мм и кусок кожи или мягкой резины. А также клей, хомуты, изолента. Делаете трафарет и вырезаете заготовку из фанеры, затем ручку. Склеиваете и зажимаете струбциной. Затем красите. По тому же трафарету вырезаете резину, но лучше оставить небольшой запас и потом подрезать после наклеивания. Старайтесь, чтобы не оставалось остатков клея, для этого можно обклеить края изолентой.

Источник фото www.instructables.com/id/Leather-Rubber-Table-Tennis-Bat/?ALLSTEPS

Или еще такой вариант

Источник фото www.instructables.com/id/Make-A-Table-Tennis-Bat

Из чего: ДСП или фанера?

Для изготовления столешницы лучше всего подходит дерево (ДСП) и фанера

Совет: рекомендуется выбирать листы фанеры сортов I и II с одной шлифованной стороной, в маркировку которой вписывается Ш1.

Габариты продаваемой ДСП подходят для изготовления цельной столешницы. Обычно используют листы 2750х1830, 2750х1750, 2750х1500 мм. Чтобы не тратить время на дополнительную обработку поверхности, рекомендуется сразу покупать ламинированные листы синего или зеленого цвета. По сравнению с фанерой стол из ДСП будет смотреться массивнее, что повышает его устойчивость.

Совет: при покупке материала рекомендуется воспользоваться услугами раскроя и торцовки, что избавит от необходимости приобретения дополнительного оборудования.

Готовим чертежи, инструменты, материал

В отличии от каких-то других предметов, размер которых можно увеличить или уменьшить, теннисный стол должен всегда соответствовать стандартам, иначе играть будет крайне неудобно:

Высота от пола до сетки – 760 мм.
Длина стола – 2740 мм
Ширина стола — 1525 мм

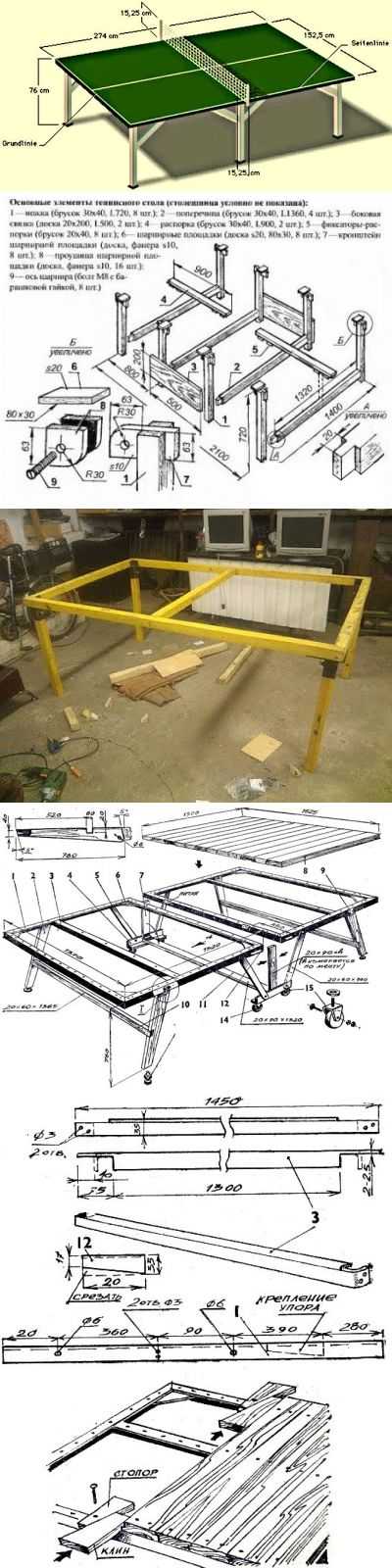

Вот так выглядит чертеж стандартного теннисного стола.

Конечно, все параметры сделанного теннисного стола своими руками чертежи должны отражать четко и понятно. Кроме стандартных размеров самого стола, указывают еще и параметры устанавливаемой в будущем сетки, как на этом рисунке.

Определившись с размерами, обратим свой взор на материал и инструменты, которые понадобятся для успешной работы. Исходить мы будем из того, какие выше обозначили размеры теннисного стола своими руками чтоб сделать. Таким образом, нам понадобятся:

Фанера, желательно шлифованная (2 листа, 1525х1525 мм, толщина 12 мм).
Обрезной брус (5 штук, 50х50х3000 мм).
Кронштейны крепления ножек из металла – 4 шт.
Саморезы (5х89 – 38 шт; 3,5х49 – 45 шт).
4 болта для соединения кронштейнов с ножками.
Антисептик для обработки деревянных поверхностей.
Шпатлевка для дерева и аэрозольная краска зеленого и белого цветов.
Ножовка.
Дрель.
Сварочный аппарат.
Инструменты для нанесения грунтовки и лакокрасочного покрытия.

Список составили, инструменты и материал приготовили, теперь можно приступать к непосредственно к тому, как сотворить стол для тенниса своими руками.

Немного истории

Название «Пинг-Понг» появилась в конце XIX века. Ряд историков считает, что вообще своим появлением игра обязана дождливой погоде туманного Альбиона, которая вынуждала прерывать матчи большого тенниса.

Если быть абсолютно точными, то настольный теннис и пинг-понг это два различных вида спорта, но в обыденной речи они очень часто употребляются как синонимы.

Все различие между олимпийским и любительским видами спорта заключается в «одежде» для ракеток. В настольном теннисе используются ракетки с каучуковым покрытием, а в пинг-понге – либо без покрытия, либо с покрытием из пробки и пергамента.

Первый комплект для игры был выпущен фирмой Jaques of London в 1891 году. Ну, а многие современные домашние мастера знают как сделать теннисный стол не прибегая к услугам фирменных салонов и магазинов и охотно делятся своими знаниями на собственных сайтах.

Из чего: ДСП или фанера?

Для изготовления столешницы лучше всего подходит дерево (ДСП) и фанера

Плюсы

Теннисные столы обладают следующими плюсами:

Отличаются равномерным отскоком шарика от игровой поверхности: это дает игроку возможность прогнозировать траекторию и направление и рассчитывать силу удара.
Конструкции удобны для транспортировки и хранения.
Варианты для улицы хорошо переносят влагу, холод, жару и солнечный свет, а домашние образцы защищены от бликов.

Для уличных всепогодных столов характерные следующие нюансы:

Материал столешницы делает ее устойчивой к погодным условиям, игровая поверхность не пузырится от влаги и не выцветает на солнце.
Металлическая окантовка гарантирует прочность.
Антибликовое покрытие нанесено таким образом, что становится возможна игра в условиях избыточного и неравномерного освещения.

Антивандальные столы надежно укреплены, сконструированы из прочных материалов, снабжены металлической сеткой.

К преимуществам профессиональных столов относятся:

Качество исполнения, которое гарантирует долговечность и сохранение игровых качеств в течение длительного времени.
Эргономичная конструкция: монтаж и демонтаж требуют минимум времени и усилий даже при большом весе изделия.
Игровые качества: профессиональные варианты лидируют по скорости игры и силе отскока шарика.

Продвинутое или полупрофессиональное оборудование удобно для тренировок спортсменов. Любительские модели бюджетны, отличаются небольшим весом и компактностью в собранном виде.

Преимущества систем складывания заключаются в следующем:

Одностороннее складывание дает возможность тренироваться без соперника.
Полное складывание рассчитано на регулярную транспортировку и удобное хранение.
