Монтаж инсталляции геберит. установка инсталляционного каркаса

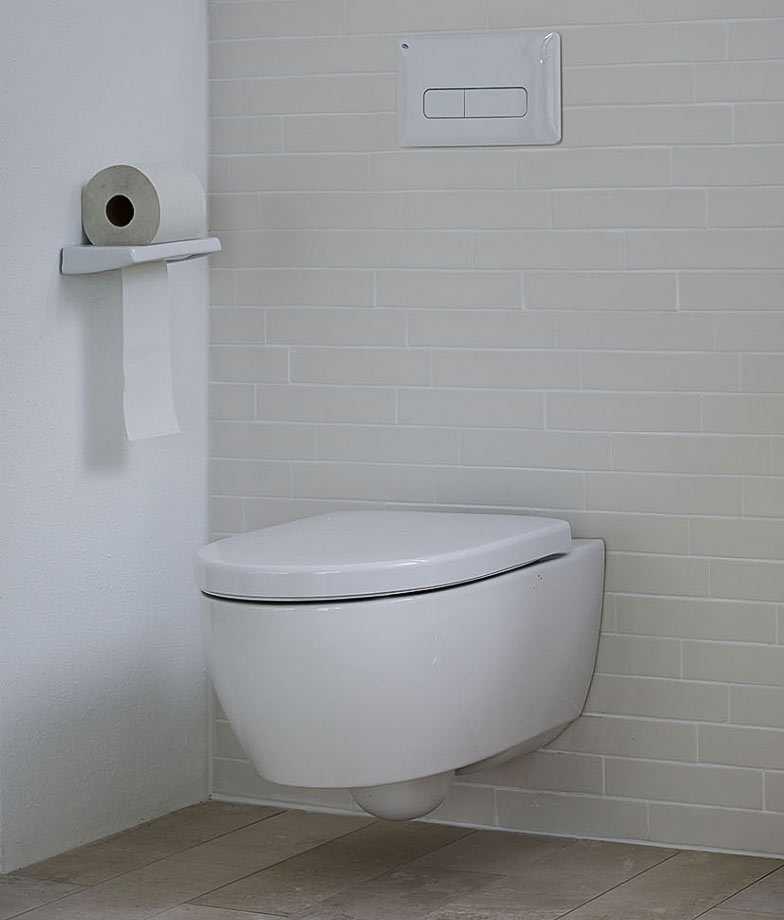

Подвесные конструкции

Модели с настенным креплением применяются на порядок реже по причине большой сложности установки. К достоинствам унитазов данного типа можно отнести их компактность, что приходится очень кстати в туалетах небольшой площади. Среди нескольких способов крепления подвесных унитазов наибольшей популярностью пользуется инсталляция – металлическая рама (реже – блок), обеспечивающая надежную фиксацию сантехнического прибора и дополнительных приспособлений.

Монтажные работы в этом случае осуществляются до финишной отделки. В качестве крепежного основания подходит только капитальная стена, материалом изготовления которой выступает полнотелый кирпич или железобетон. Только в таком случае можно дать гарантию надежности крепления.

Чтобы установить своими руками подвесной унитаз, надо выполнить следующие действия:

• нанести разметку. Особого внимания для получения оптимального уклона трубы требует то, как именно расположен отвод;
• подвести канализационные и водопроводные трубы. Для оформления вывода канализации желательно использовать патрубок диаметром 110 мм;
• установить инсталляцию. Во время сборки для позиционирования рамы по уровню применяются регулирующиеся ножки. Крепление конструкции осуществляют на дюбели и анкерные болты;
• подвесить чашу. Оптимальная высота расположения над полом – 40 см;
• присоединить водопроводную трубу и канализационный отвод. Коммутация с водяным стояком осуществляется посредством жесткой трубы. Выпуск можно присоединить гофрой;

https://youtube.com/watch?v=GVAcfbvKs9Y

Остается заделать нишу в стене. Для этого подойдет любой отделочный материал. Главное – спланировать обустройство ревизионного люка. Он нужен для профилактических и ремонтных мероприятий. Довольно часто для маскировки инсталляции используется гипсокартонная фальшстена.

Преимущества и недостатки модели

У угловых унитазов есть много преимуществ:

• Практичность и мобильность. Расположить их можно даже в самой маленькой комнате.
• Несложная установка. Несмотря на то, что прямая конструкция монтируется легче, нельзя назвать угловую разновидность слишком трудной. Она сложнее лишь на несколько процентов. В остальном, вы сможете легко установить угловой унитаз любой разновидности, при этом, не затратив слишком много сил и ресурсов.
• Дополнительное преимущество модели заключается в расширенном монтаже. Вы можете устанавливать модель и одновременно подстраивать ее под свою комнату. Если величина угла помещения выше 90 градусов то, это не проблема для такой разновидности инсталляции. Работники просто раздвинут накладки шире, и агрегат идеально станет на свое место. При этом, крепление не потеряет силу, оно будет очень жестким и надежным.
• Система слива, сливной бачок. Форма этого предмета имеет три грани. Это касается только угловых моделей, во всех остальных она плоская. Форма бачка унитаза сильно влияет на общие габариты агрегата во всей комнате.

Есть модели треугольной формы. Это позволяет сузить конструкции и опять же – сэкономить место. Также они выглядят очень эстетично, поэтому одним приобретением, вы сразу убиваете двух зайцев. Инсталляция и установка треугольной системы не вызовет никаких сложностей у знающего человека.

Все виды сантехнического оборудования углового унитаза выполнены только из качественных материалов. Этому способствует факт того, что унитаз во многих случаях «висит» над полом и практически не касается стен. Поэтому используются только крепкие составляющие, которые делают конструкцию более жесткой.

Закон и нормативная база

Поскольку установка переборки считается перепланировкой, то требуется внесение информации в технический паспорт квартиры. Корректировку документации осуществляют БТИ (Бюро технической инвентаризации) и Жилищная инспекция на основе проекта, утвержденного строительной комиссией. Владелец может самовольно возвести стену, используя кирпич или легкие строительные материалы. Но при продаже жилья проводится сверка паспорта, обнаружение лишней переборки приводит к штрафным санкциям и вынесению предписания убрать конструкцию.

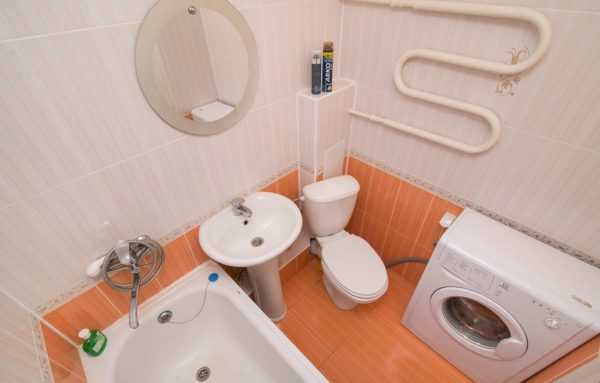

Стандартные планировки совмещенного и раздельного санузлов.

Необходимые разрешения

Для получения согласования потребуются:

• паспорт владельца помещения;
• документ, подтверждающий право собственности;
• технический паспорт на жилое помещение;
• проект перепланировки, подготовленный компанией, имеющей лицензию на выполнение подобных работ;
• разрешение финансово-кредитного учреждения для помещений, находящихся в залоге (например, приобретенных в ипотеку).

Стандартная схема позволяет отгородить ванную комнату от туалета с сохранением площади смежных комнат или коридоров. Некоторые собственники заказывают проекты, предусматривающие перенос стен соседних помещений, что позволяет увеличить габариты санузла. Сотрудники БТИ анализируют проект и выносят решение о возможности или запрете перепланировки.

После выполнения работ необходимо получить акт, подписанный представителями компании, которая разделяла объединенный санузел перегородкой. Сотрудник Жилищной инспекции проводит ревизию санузла и заверяет подписью документ, подтверждающий корректность перепланировки. Собственнику жилья необходимо передать акт в БТИ, которое оформляет новый технический паспорт.

Требования к перепланировке санузла

Основные нормативы, которые требуется выполнять при проведении работ:

• не допускается снос или частичное разрушение несущих перегородок;
• не разрешено расширение мокрых зон на соседние комнаты из-за недостаточной гидроизоляции перекрытий;
• пол санузла должен находиться на 20-25 мм ниже основания смежных помещений, чтобы снизить риск затопления квартиры.

При размещении оборудования в помещении следует учитывать рекомендации, изложенные в СНиП. Жестких требований к соблюдению зазоров не существует, при нарушении правил штрафные санкции не предусмотрены. Например, расстояние от передней кромки унитаза до двери должно составлять не менее 600 мм, свободное пространство перед ванной либо душевой кабиной по нормам равно 700 мм.

Варианты конструкций современных моделей

В зависимости от типа конструкции унитазы отличаются по форме чаши, которая может быть:

В плане функциональности наиболее эффективным является последний вариант, поскольку в процессе использования неприятные запахи исчезают быстро, а поверхность унитаза практически не загрязняется. Но данный вид конструкции имеет и минус, – из-за сильного разбрызгивания воды уровень удобства и практичности сводится к минимуму.

Также к конструкционным особенностям унитазов относится тип смыва. От этого параметра зависит, насколько эффективно санитарно-технические приспособления будут очищаться во время спуска воды без физического вмешательства со стороны пользователя. Смывы классифицируются на:

Из перечисленных вариантов прямой является наиболее подходящим для очистки сафьяновой керамики или камня.

Производители качественных инсталляций ТОП-10

В список лучших инсталляций для подвесных унитазов вошли изделия российского и зарубежного производства.

ТОП-10 самых популярных и качественных систем инсталляции.

Cersanit Delfi Leon. Готовый набор для установки подвесного унитаза, в который входит: рама, анкерные болты и шпильки для крепления, бачок, кнопка слива, унитаз и сиденье. Вам ничего не потребуется докупать дополнительно. Система рассчитана для установки на пол и крепления к стене. Уникальность модели – малая ширина всего 35 см, поэтому ее можно установить в достаточно узком пространстве.

Geberit Duofix. Модель отличается мощностью и надежностью. Массивная рама оснащена дополнительной перемычкой, поэтому система способна выдержать очень большой вес. В набор входят необходимые крепления для установки, бачок и кнопка смыва. Небольшим недостатком является высота рамы в 113 см, которая впишется только в подходящее пространство.

Grohe Rapid SL. Инсталляция предусматривает монтаж к полу и стене. Модель универсальна, так как выход к подводу и отводу воды можно осуществить с любой стороны. Система смыва имеет несколько положений: «стоп-слив», максимальный и постоянный для чистки. В комплект входят необходимые монтажные детали, кнопка смыва и специальная изоляция от шума набирающейся в бачок воды.

TECE 9.400.005. Система пользуется большим спросом у тех, кто ценит качество и простоту. Все части системы легко снимаются для проведения чистки или ремонта. Кнопки для слива в конструкции представлены в большом ассортименте. Бачок наполняется бесшумно. Производитель дает гарантию на инсталляцию – 10 лет.

WISA 8050. Система крепится на пол и к стене. Производитель оснастил инсталляцию мощной и крепкой рамой из прочного металла. Монтаж конструкции производится к полу и стене. Все используемые материалы системы очень хорошего качества. Возможен монтаж в углу. Однако, система весит достаточно много и стоит дороже аналогов. Запчасти для инсталляции найти проблематично.

AlcaPlast Alcamodul. Эконом вариант, который крепится только к стене, поэтому для монтажа выбирайте только несущую стену. Систему можно устанавливать на любую высоту по желанию, так как она не связана с полом, однако, это является и минусом, так как все давление приходится только на стену. В комплект входит только бачок, крепления для инсталляции и чаши. Систему несложно установить самостоятельно.

Vitra Blue Life. Специальная конструкция системы продумана для размещения ее в пространстве, загроможденном канализационными трубами. Рама оснащена дополнительными ножками, находящимися на небольшом расстоянии от центра. Ножки не выполняют функцию опоры, вся нагрузка приходится на стену, поэтому унитаз необходимо крепить только к несущей стене. Все части системы предоставляются в хорошем качестве, поэтому производитель дает гарантию 5 лет.

TECE lux 400. Модель выполняет не только свои непосредственные функции, но и очищает воздух с помощью специальной системы фильтрации. Система считается эталоном среди инсталляций для подвесных унитазов. Она оборудована объемным сливным бачком с несколькими режимами, а также системой сенсорного управления. Все перечисленные функции значительно сказываются на цене товара, которая является очень высокой.

Jika Zeta. Конструкция предусматривает установку к полу и к стене. В комплект входят крепежные детали, бачок с двойным смывом, кнопка спуска, чаша овальной формы и сиденье с микролифтом. В целом конструкция надежная. Тем не менее бывает, что при некачественном монтаже по крепежам могут встречаться протечки, а также прокладки, входящие в комплект представлены в низком качестве.

SANIT Ineo Plus. Система предназначена для крепления на пол и к стене. Слив воды управляется двумя кнопками: максимальный и эконом. В комплект входят бачок, рама, кнопка смыва и набор креплений.

Раковины

Этот необходимый предмет для ежедневной гигиены тоже должен быть комфортным для использования. Нормативы оборудования туалетов для инвалидов предусматривают несколько типов конструкций. Для домашнего использования подойдут модели, устанавливающиеся поверх стиральной машины – это позволяет значительно сэкономить место. Если пространство санузла позволяет разделить раковину и стиральную машину, то возможна установка специальных раковин. Наиболее удобная – модель с регулировкой уровня наклона. Она позволяет обеспечить максимальный комфорт при ежедневных гигиенических процедурах.

Установка на пол

Монтаж инсталляции под унитаз, расположенный на поверхности пола, можно реализовать собственноручно. На это не уйдет большое количество времени и сил. А осуществление под силу человеку без особых познаний в области сантехники. Используя готовую конструкцию, можно замаскировать все коммуникационные элементы. Площадь помещения получает дополнительный простор, что делает его более привлекательным, аккуратным и современным.

Как устанавливается инсталляция для унитаза на полу:

1. Для закрепления положения колена используют надежный металлический крепеж. Для обработки выпуска сантехнического прибора применяют техническую мазь. Только после этого унитаз разрешается переместить на будущее место установки. Разметку точек сверления сквозь ниши в пятке устройства проводят карандашом или маркером.
2. Унитазная чаша снимается, что позволяет выставить крепежные уголки. Ориентиром служит нанесенная разметка. После этого сантехнический модуль устанавливают обратно таким образом, чтобы патрубок слива попал в фановую трубу.
3. Монтаж сливного бачка проводится согласно инструкцию от производителя. Чтобы подключить инсталляцию к канализации, как того требуют правила, используется соединительная манжета. Она фиксирует место выпуска унитаза. Болты должны быть плотно завинчены, а декоративные накладки – одеты.
4. Чтобы вывести сливную панель, в перегородке проделывают техническое отверстие. Собранная система тестируется на предмет герметичности. Все обнаруженные протечки ликвидируются.

После успешной проверки можно переходить к жесткой фиксации пятки унитаза и установке поверх инсталляции декоративной перегородки.

Как подготовиться к разделению

Подготовительные работы разделяются на этапы:

• определение габаритов туалета и ванной комнаты и разработки черновой планировки;
• поиск места для установки дополнительного дверного блока;
• подбор строительных материалов для перегородки;
• составление проектной документации, пригодной для передачи в надзорные органы.

Замеры помещения

Следует замерить санузел с помощью рулетки или лазерного дальномера, а затем определить положение перегородки с соблюдением СНиП. Необходимо учесть толщину переборки, которая зависит от используемого материала. Полученные данные позволяют выполнить предварительную компоновку помещений и выяснить возможность установки душевой кабины либо стиральной машины.

Определение места для второй двери

Если санузел был оснащен переборкой, то необходимо определить положение двери, которую заделали прежние владельцы. В случае совмещения туалета и ванной по проекту дома потребуется прорезать дополнительный проем.

Обустроить проход во внутренней переборке затруднительно из-за малой площади помещений.

Выбор материалов

Поскольку поперечная переборка в санузле не является несущим элементом, то для изготовления можно использовать любой материал. При подборе необходимо учитывать показатели звукоизоляции и минимальную толщину конструкции. Например, при использовании гипсокартона перегородка будет иметь толщину до 100 мм, при выборе пластиковых панелей параметр снизится в 1,5-2 раза.

Подготовка проекта

Собственник жилья должен обратиться в лицензированную компанию, которая подготовит пакет документов. Действующее законодательство не предусматривает самостоятельной разработки проекта. На чертежах указываются габариты помещений, тип переборок, места установки дверных блоков и ввода магистралей водоснабжения и канализации.

Другие детали монтажа

Как видите, немало нюансов и проблем кроется в установке унитаза. Расстояние от стены в этом случае не менее важный показатель, чем другие, потому эксперты рекомендуют заранее планировать такого рода работы, чтобы ни о чем не забыть, и сделать все в соответствии с нормами.

Обратите внимание, что при подъеме унитаза над основанием пола не рекомендовано использовать в этих целях древесину, так как этот материал поддается гниению в результате неблагоприятного влияния конденсата. Отодвинув сантехприбор на допустимое расстояние от стены до унитаза сбоку (цифры указаны выше) и смонтировав устройство, рекомендовано заливать бетонную стяжку, дополнительно предполагающую использование шурупов, дюбелей и специальных креплений для сантехники

Только так устройство будет надежно закреплено, а вы можете наслаждаться комфортным использованием сантехники, не беспокоясь о поломке

Отодвинув сантехприбор на допустимое расстояние от стены до унитаза сбоку (цифры указаны выше) и смонтировав устройство, рекомендовано заливать бетонную стяжку, дополнительно предполагающую использование шурупов, дюбелей и специальных креплений для сантехники. Только так устройство будет надежно закреплено, а вы можете наслаждаться комфортным использованием сантехники, не беспокоясь о поломке.

Смотреть галерею

Теперь вы знаете, какими стоит пользоваться правилами и нормами. Расстояние от стены до унитаза – важный показатель, делающий ежедневное посещение туалетной комнаты более легким и комфортным. При столкновении с необходимостью перепланировки, изучение подобного рода материала поможет избежать распространенных ошибок, которые так часто делают ремонтники, затеявшие перепланировку собственными силами.

Выбор места

Планировка туалетной комнаты должна начинаться с выбора унитаза. Необходимо учесть все его особенности. Только после этого стоит приступать к дальнейшим действиям. Конечно, если есть старый унитаз, его необходимо демонтировать. Скорее всего, придется еще провести капитальный ремонт в комнате. А он включает в себя обновление подводки канализационных коммуникаций, стяжку пола, облицовку.

Перед установкой нужно оценить размеры нового сантехнического устройства. Это позволит понять, как лучше его разместить: по центру комнаты или ближе к стене. Может лучше его монтировать на стену или придвинуть вплотную к ванной. Необходимо определиться с высотой, на которой лучше устанавливать унитаз. Сегодня современные модели способны в этом плане удовлетворить любой каприз.

Нелегкой задачей может стать нетрадиционное расположение канализационной трубы. Поэтому стоит заранее предусмотреть самые лучшие варианты. Возможно, стоит саму трубу развернуть или продлить, а может, будет лучше выбрать нестандартную модель сантехники. Конечно, идеально, если унитаз можно подключить вертикально под углом 90 градусов. Стоит помнить, что лучше, если промежуточных деталей между унитазом и канализацией будет как можно меньше.

Можно нарисовать схему расположения унитаза и других предметов в туалете. Так станет более понятно, нужно ли угловое размещение конструкции или можно обойтись общепринятым стандартом. В современных новостройках все просто. Ведь здесь происходит установка унитаза с нуля, все коммуникации подведены с учетом разнообразных моделей. В старых хрущевках явно все посложнее.

Расстояние рамы от стены?

Не меньше 125-130 мм.

Дело в том, что диаметр полипропиленовой отводящей трубы составляет 110 мм плюс раструб. В целом систему инсталляции обычно выносят на 185-205 мм относительно стены. Стандартные крепежные кронштейны, как правило, имеют именно такую длину. Систему инсталляции можно установить и дальше от стены, но в этом случае нужно использовать удлиненные резьбовые шпильки и специальные кронштейны.

1 из 1

На фото:

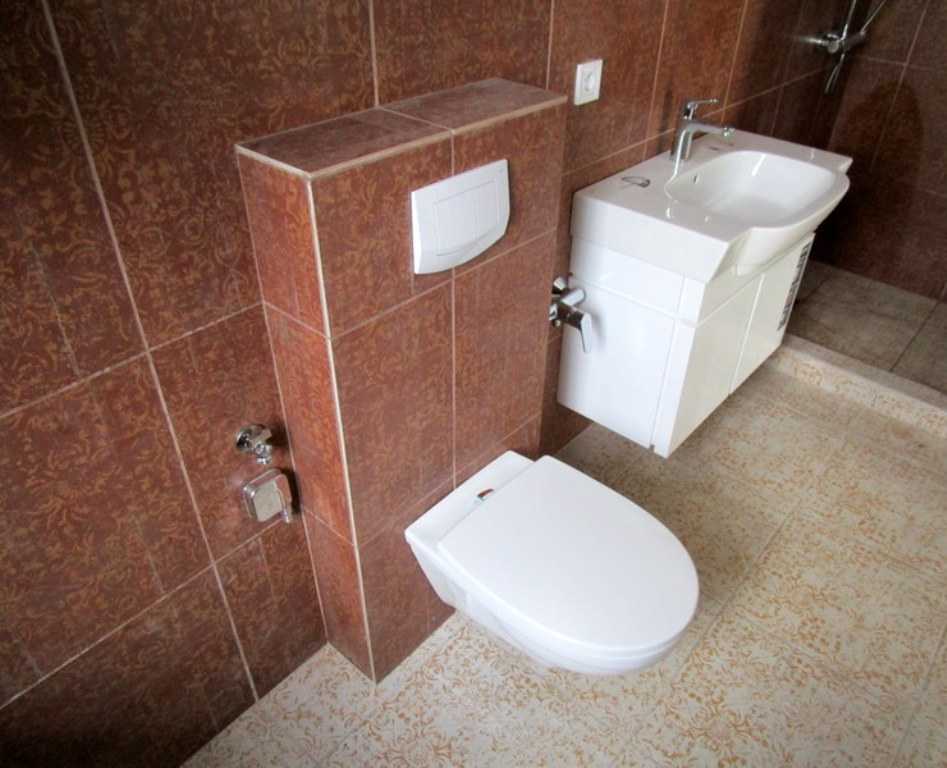

Инсталляция для унитаза позволяет провести полноценный скрытый монтаж, спрятав все лишние трубы, вентили и соединители водопроводной системы.

Ультратонкий WC-терминал TECElux встраивается непосредственно в стену и имеет функции регулировки высоты для унитаза, сенсорную панель смыва, систему фильтрации воздуха.

Монтажные работы с инсталляцией

Когда подготовлены все необходимые инструменты/материалы и выбран вариант монтажа подвесного унитаза, можно начинать процедуру установки.

Она не является слишком сложной, главное – придерживаться инструкции. Для удобства процесс разделен на несколько основных этапов.

Установка подвесных унитазов на инсталляции GEBERIT Duofix

Watch this video on YouTube

Создание ниши

Стены, на которые устанавливается рама, должны быть максимально прочными. Гипсокартонные стены не подходят для этой цели. Рама должна выдерживать нагрузку до 400 кг (некоторые модели до 800 кг), которая равномерно распределяется на стены и пол.

Для создания ниши требуется создать в стенке углубление, имеющее ширину – 60 см, высоту –100 см и глубину – 15-20 см. Иногда не удается получить требуемую глубину, в таком случае недостаток компенсируют отделкой. Если мастер решил соорудить фальшстену для сокрытия элементов конструкции, экономия места в помещении минимизируется.

Иногда ниша создается в месте фанового стояка (если вы проживаете на последних этажах многоквартирного дома). Это достаточно трудная процедура, самостоятельно ее лучше не производить. Также в таком случае непременно потребуется получить разрешение на строительные работы такого рода.

Подвод канализации

Канализационная труба, которая подводится к сантехнике, должна иметь сечение примерно 100 мм. Изделие должно располагаться максимально близко к полу с соблюдением требуемого наклона.

Чтобы найти участок подсоединения к канализационной сети, следует отмерить 25 см от центральной точки ниши, затем на горизонтальную область трубы установить косой отвод с 45-градусным углом.

Смотреть видео

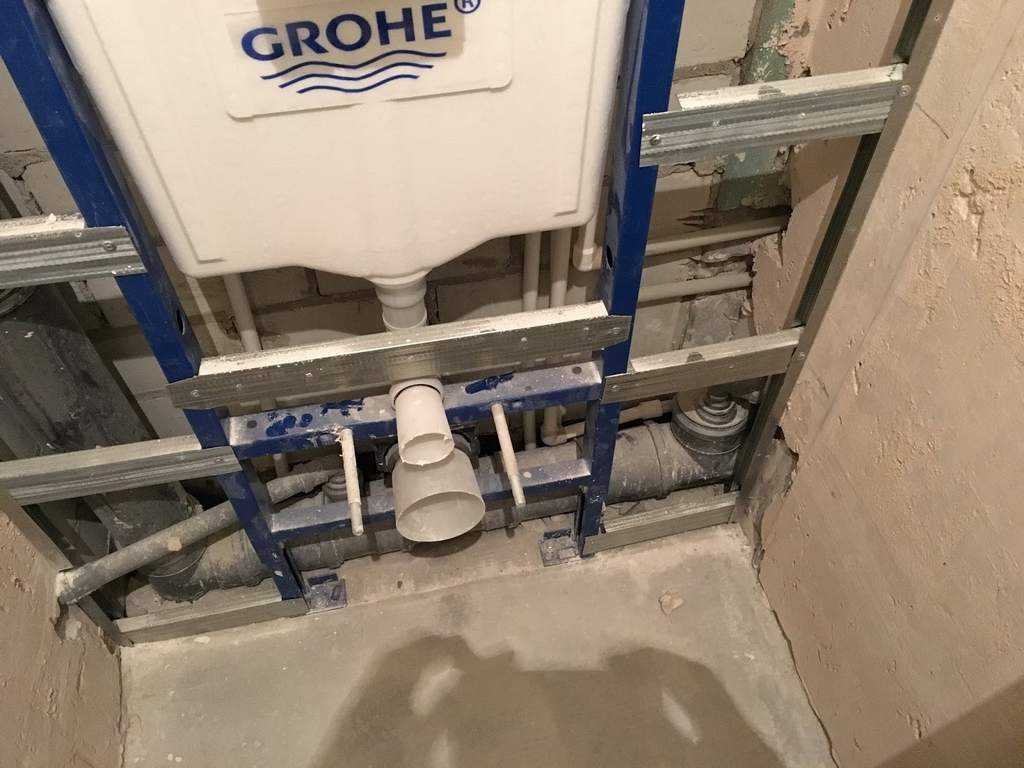

Установка инсталяции GROHE и монтаж на неё подвесного унитаза

Watch this video on YouTube

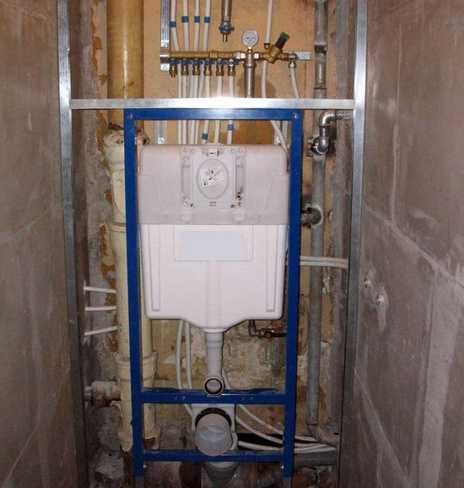

Закрепление рамы

Установка бачка унитаза отдельно не производится, т.к. он встроен в раму. Каркас инсталляции фиксируется в 4 точках: 2 в полу и 2 в стене на кронштейнах. Рекомендуется при монтаже постоянно проверять ровность расположения уровнем.

Важно, чтобы рама была закреплена по вертикали и горизонтали максимально ровно. Для регулировки вертикали используются ножки, а горизонтали – длина креплений к стене

Даже небольшое нарушение расположения приведет к поломке системы раньше положенного срока.

Для обеспечения надежности можно зацементировать ножки конструкции. В этом случае рекомендуется делать 20-сантиметровый слой стяжки. На расстоянии около 40 см от пола расположены отверстия для шпилек, на которые впоследствии будет установлена подвесная чаша. Требуется вставить шпильки в эти отверстия и закрепить крепежными элементами.

Подключение коммуникаций

Сначала требуется подключить канализацию. Это осуществляется посредством черного отвода, часто он входит в комплект с сантехникой. Один конец подсоединяется к канализационному патрубку, а другой – прикрепляется к раме.

В качестве водопроводных труб рекомендуется использовать изделия из полипропилена либо меди. Желательно при подключении обеспечить разъемное соединение.

Предпочтительным вариантом подключения холодной воды к резервуару является использование труб, однако можно применять и гибкие шланги. Стоит учитывать, что шланги обладают меньшим сроком эксплуатации. Обязательно следует протестировать коммуникации, чтобы убедиться в отсутствии протечек. Если герметичность нарушена, это следует исправить при помощи герметика.

Отделочные работы

Для отделки, как правило, используют гипсокартон, который устойчив к влаге. По схеме, входящей в набор, требуется разметить отверстия для монтажа, а затем аккуратно вырезать их.

Когда установка гипсокартонного листа завершена, на нем можно крепить отделочный материал. Наиболее популярным выбором является керамическая плитка для ванной комнаты.

Установка подвесной чаши

Инструкция:

1. Убедиться, что патрубок сливного резервуара и канализации выступает на 50 мм за стену.
2. На патрубки размещается прокладка.
3. Чаша вешается на шпильки, подключаются патрубки.
4. Устанавливаются прокладки из резины и пластиковые вставки.
5. Затягиваются крепежные гайки.
6. Если какие-либо участки прокладки выступают, их обрезают.

Стандартной высотой размещения чаши считается 40 см, однако размер регулируется в пределах 3 см.

Установка клавиши смыва

Последним этапом является монтаж кнопки смыва. Механическая модель устанавливается на штифты, а пневматическая – на трубки. Как правило, трудности при выполнении этой процедуры не возникают.

Этапы монтажа опалубки

50/30 см35−40 см.20 см.

В стене с помощью перфоратора или дрели делается 2 отверстия по разметке щита глубиной 15 см. Их очищают от пыли. В отверстия наливается «химический анкер» (он есть в каталогах Т. М. Момент и Ceresit под индексом CF 850).

Отрезается необходимая длина штырей (учитывается расстояние заглубления в стену 15 см + расстояние от стены до унитаза + толщину унитаза + длина свободного конца, где будет закручиваться гайка). Штырь вставляется в залитое «химическим анкером» отверстие.

Фронтальный щит с отверстием для слива защищён в месте отверстия полиэтиленом. Место выходного отверстия унитаза должно совпадать с входным отверстием муфты в унитазе. В щите также делается два отверстия, и через них щит закрепляется на закреплённые в стене штыри. Рядом устанавливаются два боковых щита. Их вертикальность проверяется уровнем. Для придания опалубке устойчивости, к штырям прикручиваются гайки. С внутренней стороны фронтального щита сверху приклеивается кусочек пенопласта размером чуть больше спичечного коробка. Он станет формой для углубления в бетоне.

Далее всё внутреннее пространство деревянной опалубки заливается бетоном (понадобится приблизительно 40 литров) и выжидается в течение недели до полного застывания бетона.

После застывания бетона снимаются щиты. Получается монолитное основание со штырями для установки подвесного унитаза и открытой муфтой.

Далее подключение унитаза устанавливается по описанной ранее схеме. Единственное, место стыка унитаза с бетонной опалубкой обрабатывается силиконовым герметиком. Подключаются системы водоснабжения, в муфту вставляется пластиковая труба в 11 см диаметром, которая присоединяется к канализационной трубе. Далее проводится проверка работы системы.

Таким образом, Вы сами решаете, обращаться ли к специалисту или установить подвесной унитаз самостоятельно. Главное, используйте качественное оборудование и следуйте инструкции, а также ознакомтесь с отзывами о подвесных унитазах.

Монтаж подвесного унитаза

Установка навесного унитаза производится при наличии следующих инструментов:

• комплекта ключей;
• буров для бетона под размер крепежа;
• перфоратора;
• строительного уровня;
• маркера.

Особое внимание на подготовительном этапе следует уделить монтажу инсталляции, так как от качества крепежа этого элемента зависит надежность крепления самого унитаза. Несущая рама может устанавливаться либо в специально сделанную нишу, либо просто крепиться к несущей стене, но в таком случае, придется дополнительно устанавливать гипсокартонную перегородку

Параметры ниши: ширина — 60 см; высота от уровня пола – 1 м; глубина – 15-20 см. Если установка производится в нише, то необходимо высчитать остаток толщины стены и при необходимости компенсировать утончение слоем утеплителя. Для просверливания отверстий применяется перфоратор, а так как фиксация осуществляется не только к стене, но и к полу, то необходимо сделать четыре отверстия, крепление производится с помощью шпилек.

Предлагаем ознакомиться Как прикрепить крючки в ванной

Прямолинейность рамы необходимо проверить с помощью уровня во всех плоскостях и при необходимости сделать подгонку, чтобы высота инсталляции для подвесного унитаза позволяла подвести канализационную трубу точно в соответствии с расположением унитаза. Как только это место соединения окончательно согласовано, рама жестко фиксируется болтами. Внутрь рамы устанавливается плоский сливной бачок с предустановленной арматурой.

К системе водоснабжения подключение следует выполнять исключительно жесткими ПВХ трубами, так как гибкие шланги, даже выполненные из нержавейки, со временем могут дать течь. В самую последнюю очередь выполняется монтаж кожуха под кнопочный модуль, после чего делается обшивка стены вместе с инсталляцией.

По окончании отделочных работ унитаз монтируется на шпильки расположенные внутри на горизонтальной верхней перемычке и проходящие сквозь перегородку. Поскольку в комплекте с унитазом не идет никакой прокладки для смягчения напряжений между керамикой и стеной рекомендуется вырезать такую из любого мягкого полимерного материала.

Как собрать унитаз

Схема сборки довольно простая. Надо установить внутрь бачка систему слива, которую собирают в заводских условиях. По ходу этой процедуры необходимо удостовериться в хорошей плотности прилегания поверхностей. Все обнаруженные неровности аккуратно шлифуют.

Набросив на систему слива уплотнитель из резины, вставляют ее внутрь бачка и закрепляют гайкой. Готовый к применению бачок надо присоединить к полочке чаши. Для фиксации применяются гайки, болты и прорезиненные шайбы.

Закручивая пластиковый крепеж на заливном клапане и системе слива, рекомендуется не делать излишних усилий. Во избежание перекосов и повреждения уплотнителей по ходу закручивания механизм нужно придерживать.

При наличии неровностей на полу или подошве унитаза применяют дополнительные прокладки из резины или пластика. Также существует вариант с вышеупомянутыми чопиками, которые при установке выверяются по уровню.

Подготовка инструментов

Любая рама или блок потребует фиксации в стене, поэтому нужен будет перфоратор со специальным буром. Выбирают сверло с алмазными или победитовыми напайками. Диаметр сверла соответствует аналогичным показателям дюбеля. Крепеж продается с унитазом либо его покупают отдельно. Лучше применять анкерные болты.

Другие инструменты:

• строительный пузырьковый уровень или лазерный;
• рулетка, угольник, карандаш;
• разводной ключ, плоскогубцы, молоток;
• отвертки, шуруповерт.

Чтобы использовать силикон, понадобится специальный пистолет для герметика. Инструмент для отделки рамной инсталляции зависит от вида декорации. Гипсокартон режут ножом, для выпиливания деталей из ОСБ, ЛДСП потребуется электролобзик. Нужны кисти для грунтовки, шпатели.

Подключение углового унитаза к канализации

Канализационная труба в туалетах домов типовой постройки обычно проходит вдоль стены, достаточно далеко от угла. Поэтому подключение выпуска унитаза к канализации осуществляют при помощи гибкого гофрошланга. Сам угловой унитаз должен быть оснащен горизонтальным или косым выпуском (впрочем, других и не делают).

Подсоединение выпуска углового унитаза к канализации

Ничего особо сложного операция подключения не представляет. Гофрошланг через резьбовые переходники наворачивается одним концом – на выпускную трубу унитаза, другим – на канализационную трубу. После чего производится герметизация соединений при помощи герметика.

Важно: разместить унитаз в ближайшем к канализационному сливу углу: чем длиннее гофрошланг, тем больше шансов на то, что он засорится и его придётся прочищать

Раковина – зонирующий элемент

При использовании этого варианта зонирования не нужно выдумывать что-то с отделочными работами в ванной. Достаточно лишь установить раковину между ванной и унитазом, что визуально создаст уже две зоны. В таком случае раковина служит своеобразной границей. Между прочим – это классическое расположение сантехники в санузле. Однако, не редко раковину располагают около ванной или душевой кабинки, а далее устанавливают унитаз.

С целью расширения помещения хоть визуально рекомендуют в дизайне санузла использовать зеркала. Они создают эффект воздушности и увеличения пространства. Вешать зеркало рекомендуется не только над раковиной. Можно использовать зеркальные дверцы на шкафчике, либо полочки из стекла или зеркала.
