Делаем естественную вентиляцию в частном доме своими руками

Расчеты и монтаж вентиляции

Прежде чем приступить непосредственно к монтажу системы, необходимо провести предварительные расчеты. Составленная своими руками схема вентиляции позволит понять основной принцип работы и еще на этапе планирования устранить возможные ошибки.

В первую очередь определите тип вентиляции, исходя из назначения и площади помещения.

Оптимальным вариантом для цокольного этажа частного дома станет принудительная система вентиляции, позволяющая потребителю контролировать объем воздухообмена.

Рассмотрим подробнее основные расчеты:

1. Рассчитываем  и отмечаем на схеме необходимое количество вентиляционных каналов в зависимости от мощности встраиваемого оборудования.
2. Рассчитываем диаметр сечения вытяжной трубы из расчета 26 квадратных сантиметров диаметра трубы на один квадратный метр обслуживаемой площади по формуле √(26 × S) / 3,14) × 2, где S- обслуживаемая площадь цоколя. Для домов, расположенных в низине, расчетный размер увеличивают на 15-20 процентов.
3. Для определения оптимальной длины вентиляционной трубы суммируют высоты дома от уровня земли, заглубленной части цокольного этажа и трубы системы отопления выше уровня крыши.

Монтаж системы принудительной вентиляции начинают с пробивки воздушной магистрали. Для монтажа приточной части  высверливается канал в стене на уровне нижнего края окон.

В проем вставляется труба, закрытая со стороны улицы декоративной решеткой для защиты от осадков, насекомых, грызунов. Зазоры заполняются монтажной пеной.

Вентиляционные трубы устанавливаются под углом в 10-15 градусов наружу так, чтобы образовавшийся в холодный период конденсат тек на улицу, а не скапливался внутри. Со стороны помещений монтируют устройство принудительной вентиляции.

В основной блок такого устройства входят: вентилятор, фильтрационный комплекс, обратный клапан. Клапан или заглушка необходимы для предотвращения попадания холодного уличного воздуха внутрь, когда оборудование выключено.

Вытяжной канал устанавливается с противоположной стороны от приточного вентилятора, на уровне полутора метров от пола. Для возможности регулирования потоков воздуха систему вентиляции  оснащают набором заслонок.

Обязательно утеплите вытяжную трубу. Утеплитель должен быть влагостойким, иметь слой гидроизоляции. На внешнем конце воздуховода закрепляют дефлектор.

Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома. Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.
• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3. Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

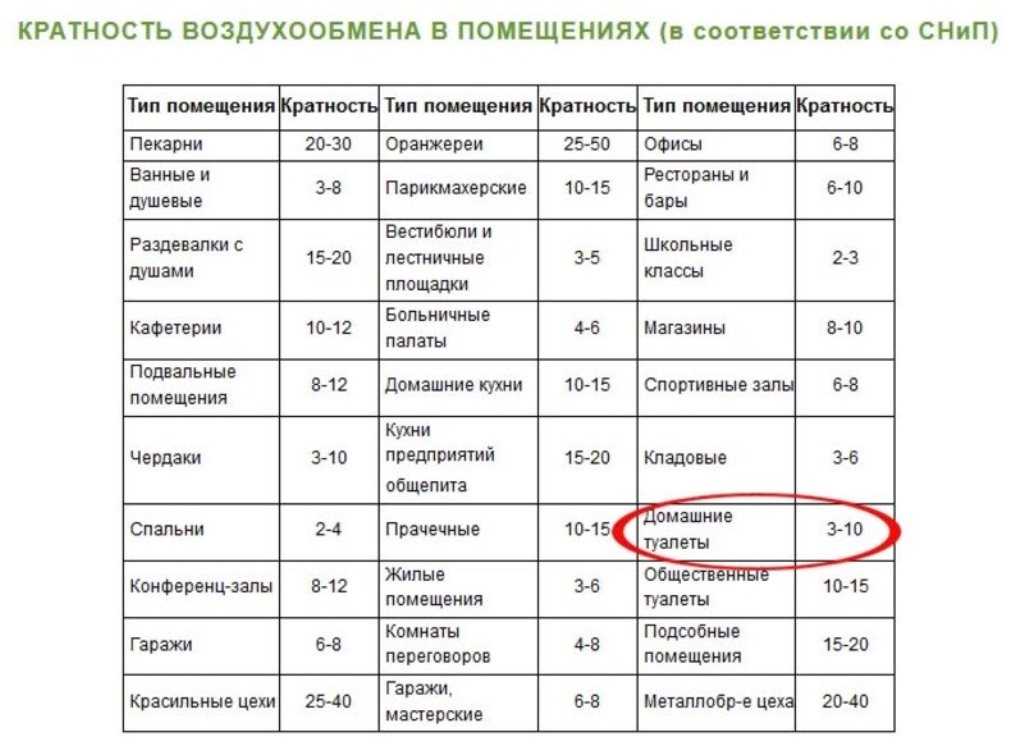

Требования СНиП по кратности воздухообмена в таблице:

Источник vodakanazer.ru

Нужна ли вентиляция в частном доме

Многие строительные материалы, созданные руками человека, не имеют способности «дышать», они достаточно цельные, не имеют пор и щелей. В помещениях, возведенных из таких материалов, не происходит достаточной циркуляции и обновления воздуха, в результате чего его параметры выходят за пределы допустимых. А это напрямую сказывается на самочувствии жителей частного дома. Основные показатели качества микроклимата, такие как его температурный режим, процент влажности, количество примесей и вредных веществ регламентируются на государственном уровне с помощью нормативных документов (ГОСТ и СНиП). Чтобы поддерживать эти параметры на оптимальном уровне, необходимо тщательно продумать, рассчитать и смонтировать систему вентиляции. Вентиляционная система должна выполнять две задачи:

• выводить уже «отработанный» воздух, содержащий запахи, гарь, сажу, пыль и другие примеси;
• предотвращать воздушные застои;
• обеспечивать бесперебойный приток чистого воздуха.

Рекомендации по энергосбережению

• Подача приточного воздуха должна выполняться в рабочие зоны с обязательным повышением перепадов температур путем увеличения самой температуры вытяжного воздуха.
• Избыток тепла должен поглощаться путем регулирования охлаждающих устройств, установленных на производстве.
• Места на производстве, где происходит выделение загрязнений любого характера, должны оборудоваться специальными устройствами для улавливания этих загрязнений.
• Применение установок утилизации позволяет нагревать приточный наружный воздух.
• Холод наружного воздуха может охлаждать технологическое оборудование.
• Специфическое оборудование, которое требует определенных параметров воздуха, нужно определять в локальные системы специального типа.

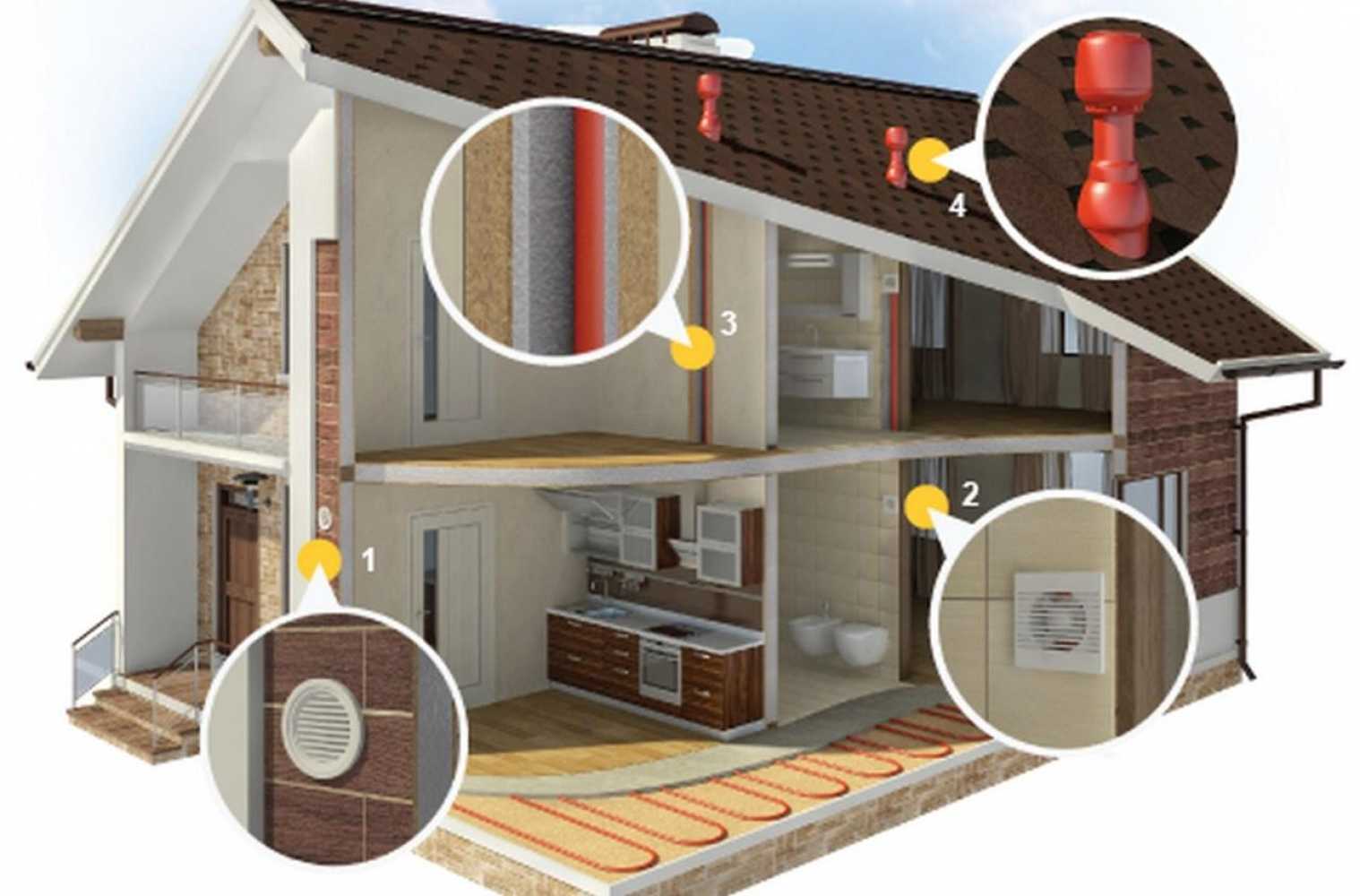

Естественная или механическая: какую выбрать

Нахождение человека в доме с точки зрения комфорта – это качественная воздушная среда внутри помещения, определенная температура и оптимальная скорость потоков воздуха, которая должна быть небольшой, чтобы обеспечить благоприятные условия проживания. При организации воздухообмена с помощью механики устанавливать вентиляторы нужно и на притоке, и на отводе. Скорость потока при этом значительно выше обычного.

Такое положение дел обуславливается различием норм в отношении скорости потоков воздуха в рамках той или иной среды. Механическая вентиляция обеспечивает перемещение воздушных масс на скорости от 2 до 3 м3 в час. Что касается естественной вентиляции, то для нее этот показатель составляет примерно 1 м3 в час. В связи с этим данная система считается наиболее комфортной для человека.

Единственным недостатком естественной вентиляции является невозможность ее установки в определенных условиях. Связана данная проблема с тем, что уменьшение скорости воздушного потока требует увеличения сечения специального проема в стене. В частности, чтобы пропустить за час 300 м3 воздуха естественным образом, потребуется наличие канала 250 на 400 мм, что соотносится с диаметром 350 мм. В случае же с механической системой мы получаем более низкие значения в отношении канала воздуховода, а именно 160 на 200 мм, что применительно к диаметру составляет 200 мм.

Может ли плесень на стене быть опасной?

Полезной – точно нет. Присутствие плесени в помещении приводит к увеличению количества ее спор в воздухе. А это, в свою очередь является фактором загрязнения воздуха и несет нагрузку на дыхательную систему.

Могут появляться респираторные симптомы, организм пытается любым способом избавиться от посторонних частиц – с помощью выделения слизи, кашля, чихания. При длительном соседстве с плесенью, грибные метаболиты могут приводить к возникновению аллергий и астмы.

Более уязвимыми могут быть маленькие дети, пожилые люди, с иммуносупрессией и с бронхиальной астмой. В случае аллергии на антибиотики возможно обострение аллергических проявлений, если на стене растет вид гриба, который эти антибиотики умеет продуцировать, может даже возникать микоз легких.

Страшна ли черная плесень?

Популярна мысль, что как будто бы плесень черного цвета может быть опаснее плесени других цветов. Возможно, такая точка зрения возникла из-за черного цвета одного из не слишком дружественных к нам плесневых грибов рода Stachybotrys, с которым связывают острые поражения легких у младенцев.

Однако мицелий не только этого гриба может иметь черную окраску, это могут быть и другие виды грибов, на глаз их трудно отличить. Немало грибков, не имеющих черной окраски, также могут быть опасными, например аспергилии, которые известны как самые распространенные возбудители легочных микозов, хетомии, которые иногда могут быть возбудителем онихомикозов.

Кроме того, черная окраска грибков обусловливается присутствием в них пигмента меланина (почти как у нас) и количество этого пигмента может расти, когда грибки подвергаются воздействию оксидативного стресса. Поэтому не удивляйтесь, если, например, после применения отбеливающего средства на стене снова начала расти плесень, но уже не зеленая, а черная.

Как избавиться от плесени?

Ключевым приемом в борьбе с ней является контроль влажности, поддерживайте ее в пределах 40-60%. Если влажность слишком низкая, страдают слизистые носа, глаз и кожа, а если выше, то плесень не заставит себя ждать.

Это чаще случается на первых этажах зданий или в результате аварийных ситуаций, когда, например, где-то протекает водопровод.

Важной является надлежащая вентиляция и утепление фасадов, чтобы на холодных стенах не образовывался конденсат. Нужно помнить, что источником распространения плесени могут быть кондиционеры

На их фильтрах нередко образуются целые колонии грибков, поэтому следует вовремя их менять. Почва в горшках с растениями также является потенциальным источником спор плесени.

Популярной строительной ошибкой, которая приводит в дом плесень, является использование гипсокартонных материалов в местах, где может иметь место повышенная влажность. Гипсокартон очень неустойчив к влажности, плохо просыхает и прорастает плесенью насквозь. В таком случае спасет лишь демонтаж таких стен.

На сегодня существуют строительные материалы с фунгицидными компонентами – грунтовки, краски, и тому подобное. Поэтому в местах, где может иметь место повышенная влажность, их стоит использовать.

Нужно следить, чтобы нигде не застаивалась вода (например, в ванной комнате), всегда тщательно просушивайте вещи перед тем, как складывать в шкаф, тщательно просушивайте спортивный инвентарь, кухонные полотенца, и тому подобное.

Если же плесень уже появилась, то кроме контроля влажности, следует тщательно очистить место ее образования. Для этого можно воспользоваться хлорсодержащими средствами, а также обработать специальными препаратами против плесени – фунгицидами. Если же площади поражения плесенью довольно масштабные, есть смысл обратиться к специалистам.

Если хлеб зацвел?

Есть продукты, пораженные плесенью, не стоит, ведь те точечки, которые мы видим на поверхности, это лишь маленькие части всего мицелия гриба. Пораженная грибом часть зацветшего продукта значительно больше. Также если зацвело, например, варенье, то нужно выбрасывать всю банку. Грибы могут образовывать токсины, опасные при употреблении их в пищу.

А как же сыр с плесенью?

Как мы уже упоминали ранее, для промышленного производства сыров с плесенью используют специальные промышленные всесторонне исследованные штаммы, не имеющие генов продукции ни антибиотиков, ни токсинов. Однако стоит помнить о таких рисках потребления мягких сыров как повышенная вероятность листериоза и сальмонеллеза, а также довольно высокое содержание соли и насыщенных жиров. Стоит отдавать предпочтение сырам, приготовленным из пастеризованного молока.

Варианты отделки цоколя свайно-винтового фундамента

Свайные фундаменты получили достаточно широкие распространение. Это вызвано низкой стоимостью устройства и возможностью применения даже на слабых грунтах. Но при строительстве возникает проблема: чем закрыть цоколь дома, устроенного на винтовых сваях?

Здания, расположенные на рассматриваемых опорах, имеют проветриваемое подполье. Для обвязки свай предусматривается ростверк. Он соединяет отдельно стоящие элементы в одну систему. Ростверк может быть изготовлен из бетона или металла. При устройстве деревянных или каркасных домов, обвязку делают из дерева.

Облицовка цоколя будет крепиться к сваям или стенам дома. Для ее выполнения потребуется сделать каркас или обрешетку. Удобнее всего изготавливать и крепить деревянные доски. Их сечения будут зависеть от шага свай и массы используемого материала для обшивки.

Существует несколько вариантов решения вопроса, чем закрыть свайный фундамент снаружи. Отделка цоколя дома может быть выполнена из следующих материалов:

• сайдинг;
• кирпич;
• пластиковые панели;
• металлический профлист.

Выбор материала зависит от эстетических и экономических соображений.

Важно! Какая бы облицовка цоколя дома не была выбрана, в ней необходимо предусмотреть продухи

Планирование

Перед тем как сделать вентиляцию в частном доме по той или иной подходящей схеме нужно следующее:

• Рассчитать объем циркуляции (воздухообмена) согласно санитарным нормам;
• Выбрать канал для воздуховода, определить его сечение;
• Определиться с типом вентиляционной системы;
• Составить подробную схему вентиляционной системы со всеми каналами и ответвлениями;
• Выбрать место, где будет устанавливаться оборудование;
• Определиться, в какой точке схемы будет осуществляться забор/вывод воздуха

Декоративная шпаклевка своими руками — советы и рекомендации как сделать и нанести самостоятельно декоративную штукатурку (120 фото)

Установка унитаза своими руками — пошаговая инструкция и рекомендации от мастеров по монтажу напольных моделей унитазов (115 фото и видео)

Только когда имеется большая площадь, охватывающая множество функциональных зон, монтаж механических устройств для принудительной циркуляции воздуха актуален. В остальных ситуациях без всего этого можно обойтись.

Плесень в квартире куда обращаться заявление образец

Некоторые жильцы квартир сталкиваются с такой неприятной проблемой, как появление грибковой плесени. Она может возникать из-за неисправной работы вентиляционной системы, избыточной влажности воздуха или быть результатом недобросовестной работы службы ЖКХ.

• Фунгициды из магазина. Современный рынок бытовой химии предлагает широкий ассортимент продукции для борьбы с плесневым грибком. Большая ее часть содержит специальные вещества фунгициды, которые эффективно справляются с грибком любого типа и способны очистить даже самые сложные места в вашем доме.
• Перекись водорода.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

• приточной (вентилятор работает на приток воздуха в комнаты);
• вытяжной (вентилятор вытягивает воздух на улицу);
• комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

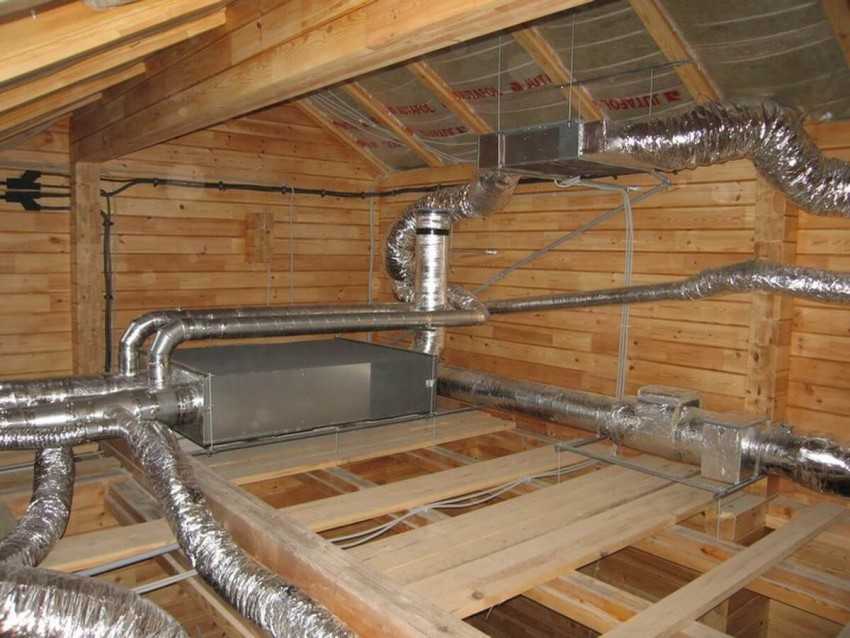

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

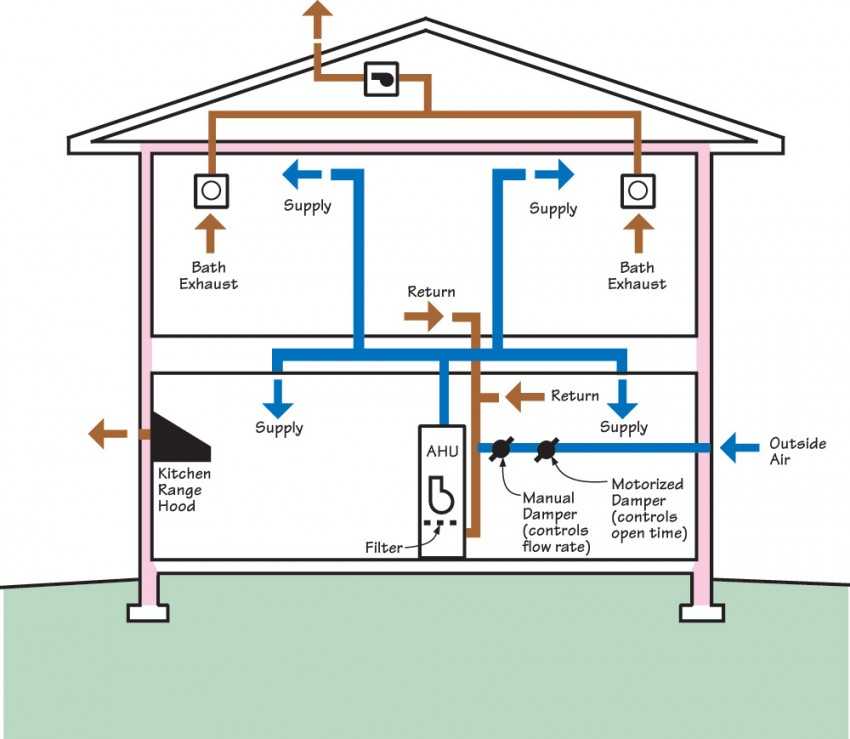

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

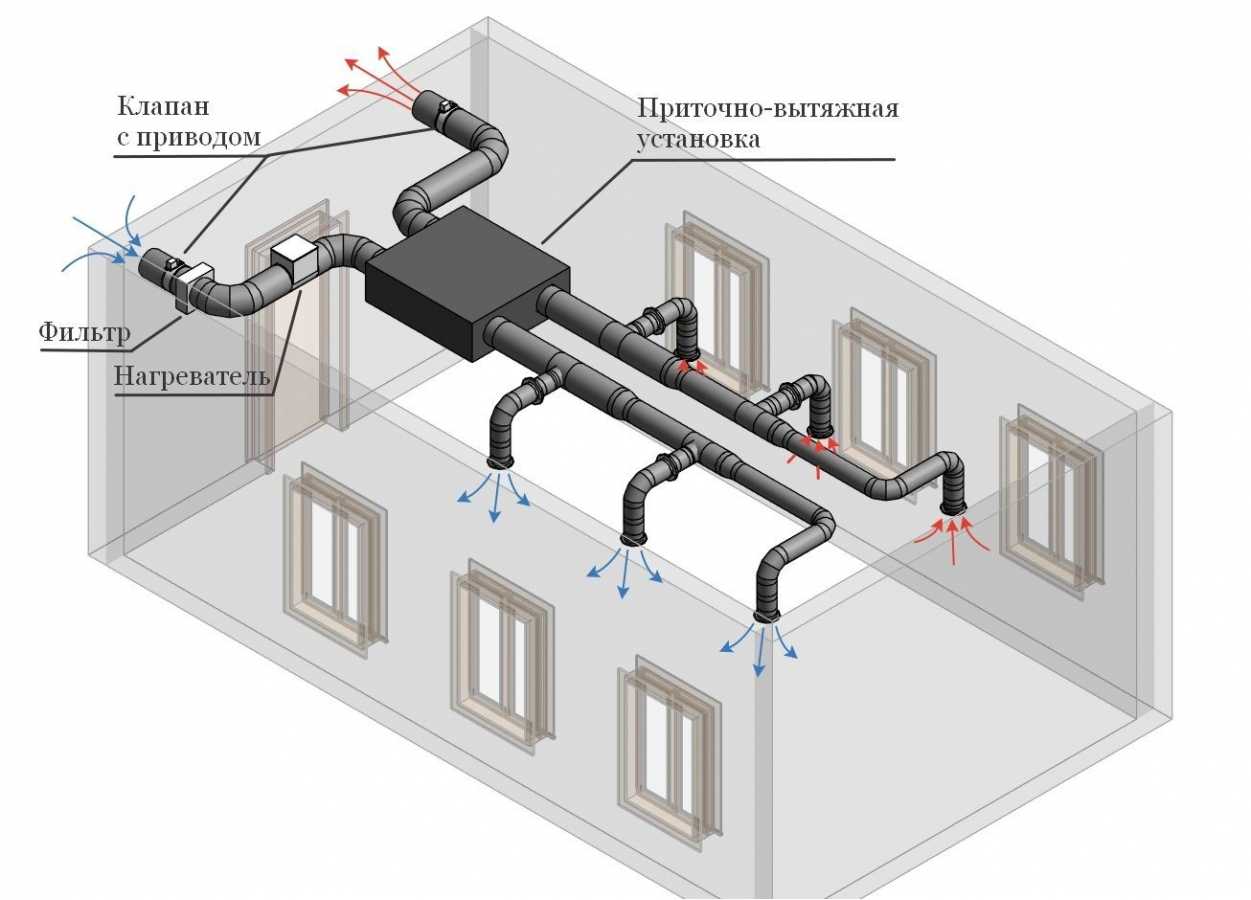

Как оборудовать приточно-вытяжную вентиляцию в частном доме

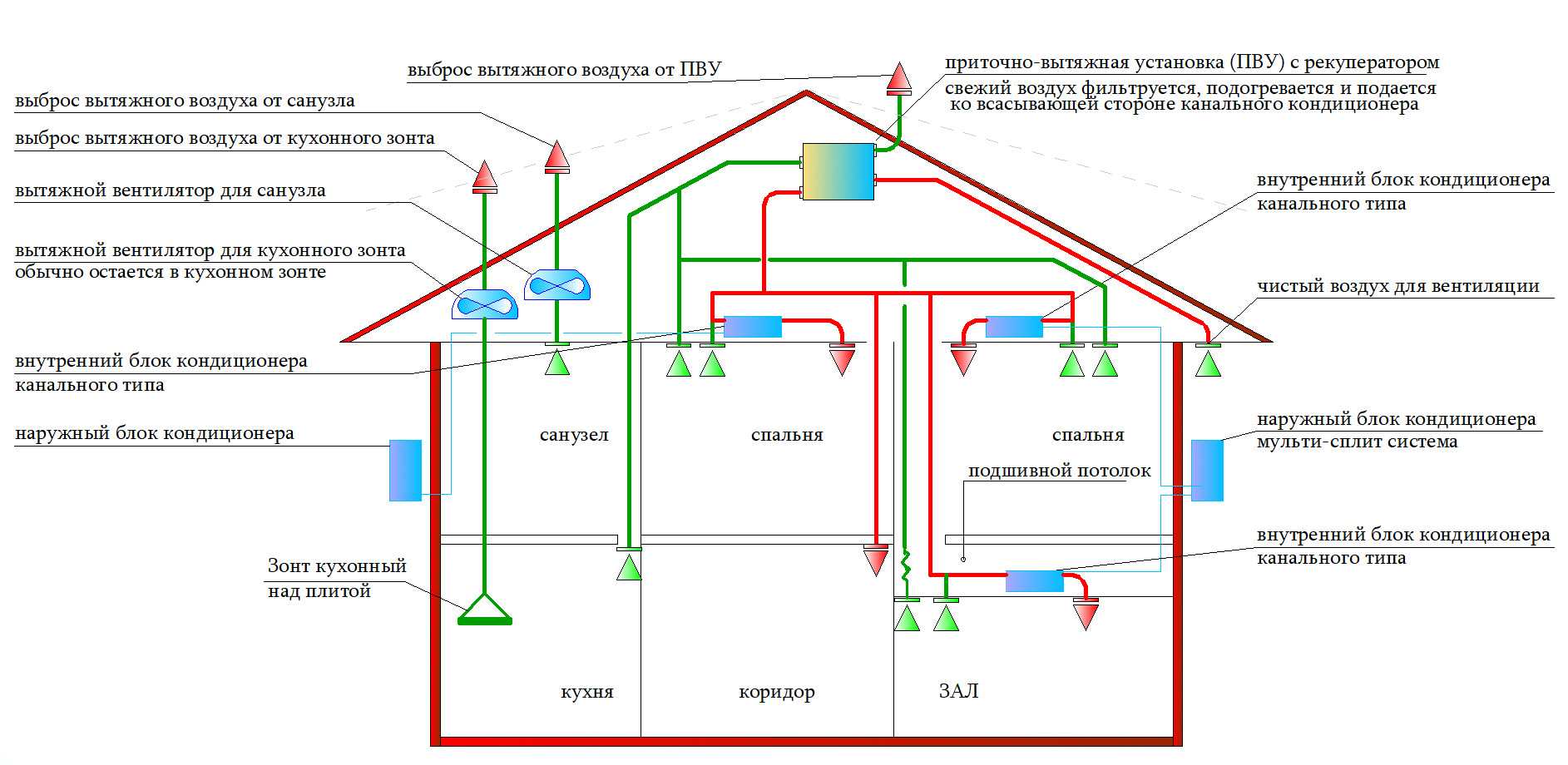

Схемы работы домашней вентиляции

Рассматривая самые разные схемы системы вентиляции, необходимо понимать, что при проектировании воздуховодов их можно в частном доме вывести в один вентканал. А можно развести по разным.

Какой выбрать – зависит исключительно от площади дома, количества комнат, и наличия большого числа таких помещений, как кухня, гараж, ванная, туалет. Именно они производят наиболее загрязненный воздух.

Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу.

Естественно, что для многоквартирных домов единственный разумный выход – это когда у каждой квартиры будет присутствовать свой собственный вентканал. В противном случае соседи сверху, рискуют получать порцию несвежего воздуха от соседей снизу, которая будет забрасываться по общему стояку.

Свежий воздух, оптимальная влажность и отсутствие неприятных запахов – вот ее главные задачи.

Какая схема лучше для коттеджа

Если же говорить о схеме для частных строений, то тут надо рассматривать общую площадь дома. Дело в том, что если жилье имеет достаточно большую площадь в основании, то собрать все воздуховоды в одну общую трубу, выходящую на крышу – не предоставляется возможным. А если и реализовать такую схему, то количество воздуха, высасываемого из помещений, будет достаточно мало. То есть, фактически, система воздуховода не будет справляться со своей основной функцией.

Профессионально установленная система вентиляции качественно справляется со своей основной задачей.

Лучше, если будет сделано несколько основных вентканалов, каждый из которых будет отдельно выходить на крышу в виде трубы.

Как лучше рассчитать вентиляцию в частном доме через крышу без потери тепла зимой

Для того, чтобы сделать правильные расчеты, необходимо учитывать санитарно-гигиенические нормы, и площадь помещений.

Если вы планируете жить в частном доме и в холодное время, важно, чтобы в нем была хорошо налажена вентиляция.

Если рассчитывать по гигиеническим требованиям, необходимо учитывать то количество человек, которое регулярно или периодически находится в помещении. Так, на 1 лицо, которое периодически присутствует в комнате, нужно 20 м3 притока свежего воздуха за 1 час. Тогда как на постоянно находящегося – уже потребуется 60 м3.

Если учитывать кубатуру помещения, то стоит иметь в виду, что нужно использовать специальную таблицу кратности.

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494.

Как, например, если спальня составляет 100 м3, то приток воздуха в ней должен быть равен 100 м3.

Как рассчитать воздухообмен в частном доме

В помещении всегда должен происходить непрерывный обмен воздуха. Процесс важен и в холодное, и в теплое время года.

В первую очередь это необходимо для поддержания санитарно-гигиенических норм, для очистки воздуха от пыли, грязи, повышенной влажности. В закупоренном помещении возникает «эффект консервации», и все микробы и бактерии размножаются в повышенном темпе.

Кроме того, посредством воздухообмена может проходить процесс охлаждения или нагрева помещения.

Особенности организации воздухообмена в помещениях регулируются Строительными нормами и правилами (СНиП).

Различают нормы для общественных зданий, жилых многоквартирных домов, промышленных построек и общие нормы и требования.

В помещениях жилой направленности вентиляция бывает:

• с естественной циркуляцией воздуха;
• с механической (включая функцию отопления);
• смешанная.

Поступление кислорода в комнаты происходит через окна, форточки, стеновые клапаны. Удаление обычно производится через вытяжки в кухнях, ванных комнатах, санузлах.

Норма воздухообмена:

• до 30 м3/час на 1 м2 при условии, что на 1 человека приходится менее 20 м2 площади;
• от 30 м3/час — если более 20 м2.

В кухонные помещения воздух проникает так же, как и в жилые. Но работа плит, пар от приготовления еды делают необходимой организацию усиленной естественной тяги либо установку вытяжек.

Нормы для кухни: от 60 до 100 м3/час.

В санузлах воздухообмен должен быть от 25 м3/час, т. к. должны удаляться неприятные запахи и химикаты. В комнатах, где стирается и сушится белье, — от 90 м3/час. Поступает воздух через двери и дверные щели из соседних комнат.

В офисных помещениях воздухообмен составляет от 60 м3/час на одного человека.

Можно выделить главные требования к системе вентиляции в помещении:

• полноценное снабжение свежим воздухом;
• бесшумность;
• приток и отток;
• экономичный расход тепло- и электроэнергии.

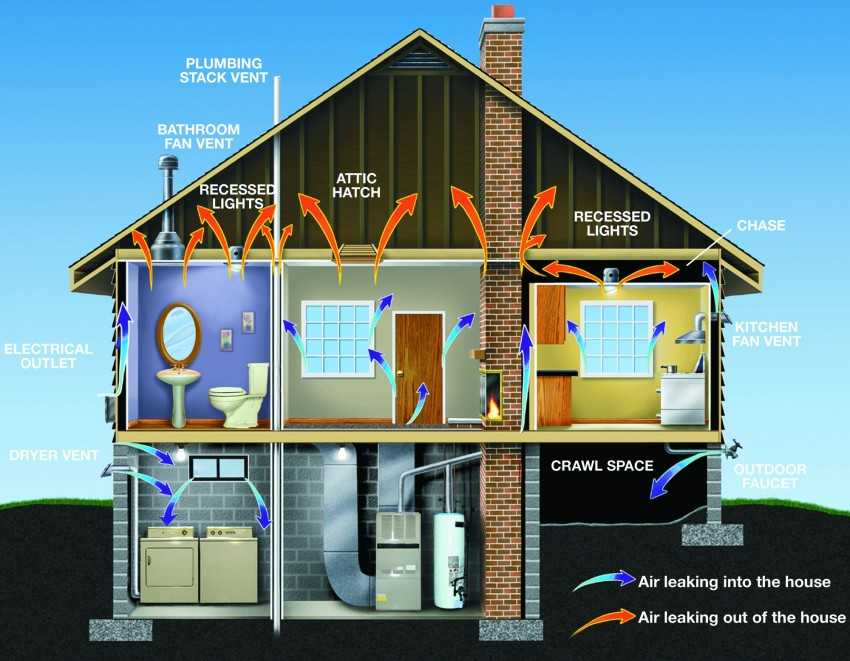

Приток воздуха в помещение осуществляется следующими способами.

1. Сквозь неплотные ограждения.

Процесс называется инфильтрация. Заключается в поступлении воздуха сквозь стены, щели в оконных рамах и дверных проемах.

1. Проветривание.

Производится путем открытия окон и дверей полностью или частично. В зависимости от широты обмена меняется скорость полной замены воздуха в помещении: от 3-х до 80-ти минут.

1. Встроенные клапаны инфильтрации.

Представляют собой специальные отверстия в оконной раме, через которые проникает воздух с улицы. При отсутствии таковых используют специальные клапаны с заглушкой, которые помещаются либо в стену рядом с окном, либо над радиатором, для получения теплого воздуха.

1. Принудительная вентиляция.

Речь идет об использовании вентиляторов, калориферов, фильтров, шумоизолирующих элементов.

Система вытяжки воздуха бывает двух видов:

• естественная,
• механическая.

Естественная система применяется в том случае, если нет необходимости в отведении больших объемов воздуха. Либо тогда, когда в конструкции здания предусмотрена вентиляционная шахта. Механическую же используют в санузлах, ванных комнатах, кухнях, т. е. там, где нужно очищать крупные потоки воздуха. Для этого используют встраиваемые вытяжки, электрические вентиляторы.

Нормы и требования к вентиляции в коттедже и загородном доме

Нормы вентиляции в загородном доме согласно СП 55.13330.2011 «Дома жилые одноквартирные» следующие:

• из кухни за час должно удаляться минимум 60 куб. м воздуха;
• из туалета и ванной — 25 куб.м.;
• во всех других помещениях – не меньше 20% общего объема комнаты за 1 час.

Больше информации о нормах воздухообмена в других комнатах, можно узнать в ниже приведенной таблице.

Рассчитать количество свежих воздушных масс, необходимых для оптимального микроклимата в определенном помещении, можно с помощью следующей формулы:

L = n * V (м3/час), где

n – нормируемая кратность воздухообмена;

V – объём помещения.

В процессе создания проекта вентиляции загородного дома или коттеджа обязательно нужно придерживаться таких правил:

• отработанный воздух должен выбрасываться выше кровли, как при естественной, так и принудительной вентиляции;
• заборные решетки, через которые поступают свежие воздушные массы, должны располагаться не меньше, чем 2 м над землей;
• воздух в помещении должен двигаться в направлении комнат, где самое большое количество вредных веществ (кухня, санузел).

К отдельным помещениям при установке вентиляции в загородном доме выдвигают такие требования:

• В ванной и туалете необходим мощный вентилятор, который не боится высокой влажности.
• В котельной понадобится естественная вытяжка и дымоход. Для того чтобы воздух в котельную поступал естественным путем, нужно установить специальный клапан. Такой тип вентиляции будет оптимальным и для подвала.
• В каминной комнате нужен большой приток чистых воздушных масс, иначе в камине ухудшится тяга, и он будет дымить. Если позволяют средства, можно установить отдельный вентилятор для камина.
• В кухне используется специальная вытяжка. Если она не справляется, нужно продумать еще один канал отвода воздуха, к примеру, дополнительный вентиляционный канал с вентилятором.
•  В заключение стоит отметить, что правильный выбор оборудования, качественно спроектированная и установленная система вентиляции обеспечат комфортный микроклимат в помещении.
