Как рассчитывается отопление в квартире

Раннее постановление

Согласно документу № 307, правила оплаты действуют при условии наличия в доме со множеством квартир приборов для измерения энергии. Расчетные манипуляции сводятся к начислению платы в течение всего года.

Сумма, которая выплачивается жильцами за израсходованную энергию, может корректироваться.

Ежемесячная сумма за отопление в помещениях разного типа в многоквартирных зданиях с распределителями рассчитывается по аналогичной формуле, которая используется для квартир со счетчиками. Достаточно умножить совокупную площадь жилого объекта на количество расходуемой тепловой энергии за предыдущий период (год). Полученная цифра умножается на тариф.

Размер оплаты корректируется каждый год по определенной формуле. В ней учитывают размер платы за тепло, которое берут из общего по зданию учетного оборудования. Учитывается плата согласно нормативному значению в квартирах, которые не имеют датчика. Нужно знать и другие показатели, отмеченные в правилах. К примеру, это доля платежных сумм, относящихся к конкретному замеряющему прибору.

У каждого человека не должно возникать затруднений в процессе подсчетов. Нужно постоянно следить за происходящими изменениями в законе, чтобы учитывать повышение тарифов и другие критерии.

При возникновении затруднений можно обращаться в соответствующую уполномоченную службу по месту жительства.

Как правильно выбрать проектную организацию.

Идите в энергоснабжающую организацию за тех условиями. Как и где написать заявление на выдачу техусловий Вам помогут в приемной.

При заказе технических условий поинтересуйтесь, могут ли  они посоветовать проектную организацию.  Получите 2 – 3 организации, работающие в данном городе, районе и т.д. Поговорите с теми, у кого стоит теплосчетчик. Получите ещё информацию. Поищите в Интернете через поисковые машины, большинство серьёзных организаций обязательно имеют свой сайт, участвуют в электронных торгах. Там же можно проверить не состоят ли они в реестре недобросовестных поставщиков.

Теперь звоним проектировщикам, беседуем и смотрим на их реакцию.

Если нам сразу говорят что у них самые лучшие, самые дешевые теплосчетчики и с другими они не работают поставьте «первый минус». Мгновенно сказали цену не поинтересовавшись, в каком районе дом, сколько в нем этажей, подъездов, квартир ставьте «второй минус». Не заводят речь об обследовании дома, состоянии подвала, труб, способе получения горячей воды «третий». Получили три минуса, лучше сразу откажитесь от их услуг. Почему я так категоричен?

Первый полученный минус – они дилеры какой то торговой марки, их интересует только прибыль, ведь работа на поток всегда дешевле, а теплосчетчик нужно подбирать под конкретные условия.

Второй полученный минус – мгновенная цена, это скорее всего цена только за теплосчетчик, но после заключения договора вдруг выяснится, что за проект, согласование, сдачу в эксплуатацию, фильтра, задвижки, демонтаж и перенос оборудования в тепловом пункте нужно платить отдельно. Этот простой, но весьма эффективный способ «выколачивания денег» известен давно. Многие фирмы с успехом пользуются им даже на электронных торгах, чтобы выиграть тендер.

Третий минус очень тесно связан с первым, плюс русский авось и «Сталинское – шапками закидаем» или разберёмся по месту. Качественного проекта от таких проектировщиков не ждите, правда и цена на него будет в половину дешевле сметной. Но у Вас с таким проектом будут проблемы при согласовании и приемке. Обычно такие проекты пытаются согласовать с энергетиками, после того, как узел смонтирован, по факту. Объекты сдаются измором после Ваших многочисленных жалоб в разные инстанции, вплоть до прокуратуры. А  ведь за это время теплосчетчик уже бы смог себя окупить.

Маленькое отступление, мне очень часто приходится слышать жалобы от метрологов энергоснабжающих организаций, что узел монтируют в «тихую», затем звонят: «Мы здесь теплосчетчик смонтировали, Вам схемка нужна?» По моему дальнейшие комментарии излишни.

Как ведут себя надежные подрядчики, Вам ни когда (я имею ввиду именно комплекс работ по установке теплосчетчика) не скажут сразу цену, ведь точную цену можно определить только после согласования и утверждения проекта. Вам даже покажется что они не уверены в себе, что то скрывают. Задают очень много пустых вопросов. Просто зная цену своей работе, они между тем не хотят  оттолкнуть  Вас, случайно завысив стоимость. Расскажите им о своем доме, поинтересуйтесь, во сколько обошлась стоимость установки соседям. Попросите коммерческое предложение. Договоритесь о встрече. При встрече постарайтесь расположить их к себе. Наверняка получите хорошую скидку и окончательную, неизменную стоимость работ.

Справочно:

• Четырех подъездная пятиэтажка из красного кирпича постройки 1973 года – 0,231 Гкал/час.
• Один подъезд пятиэтажного кирпичного дома постройки 1977 года  приблизительно 0,0575 Гкал/час.
• Однаподъездная кирпичная десятиэтажка постройки 1985 года 0,218 Гкал/час отопление 0,11 Гкал/час ГВС.
• Двухэтажная двух подъездная «Хрущевка» – 0,07 Гкал/час.

Данные приблизительные, но для ориентации в нашем прайсе, их вполне достаточно.

Если у Вас возникли вопросы, связанные с установкой теплосчетчика, пожалуйста, звоните нам по телефонам указанным на странице контакты, или отправьте сообщение по электронной почте energostrom@yandex.ru.

Парамонов Ю.О. Ростов-на-Дону. 2014-17г.

Выгодно ли устанавливать ИПУ тепла в квартире

Зная среднюю цену на установку прибора учёта в квартире – 11000 рублей, можно оценить примерную выгоду. Цена на установку распределителей на батареи будет аналогична. По расчётам теплотехников экономия на оплате за потреблённую тепловую энергию составляет в среднем 30%.

Для примера возьмём трёхкомнатную квартиру площадью 57 кв.м. Сумма, выставляемая по нормативам для квартир с центральным отоплением, считается, исходя из следующих параметров:

• Тариф на тепловую энергию. Считается в рублях за 1 Гкал. Устанавливается правительством и зависит от региона;
• Норматив потребления. Зависит от региона и меняется в зависимости от месяца;
• Квадратные метры жилой площади.

Для примера возьмём квартиру, находящуюся в средней полосе России. Тариф на тепловую энергию в многоквартирных домах составляет порядка 1900 рублей за 1 Гкал, а норматив потребления 0,025 Гкал на кв.м. Таким образом, получаем 1900 * 0,022 = 41,8 рублей. Это цена за 1 кв.м. умножаем его на 57 квадратов и получаем сумму равную 2382,6 рублей. Столько нужно будет заплатить в месяц за квартиру общей площадью 57 кв.м.

В более холодные месяцы эта цифра будет выше, поскольку котельная будет нагревать теплоноситель до более высокой температуры, и норматив потребления увеличится. А в тёплые месяцы коэффициент будет снижаться. Таким образом в самые тёплые месяцы коэффициент находится в районе 0,017 (1841,1 рубль в месяц), а в самые холодные, которых больше, 0,026 (2815,8 рублей в месяц).

Для расчёта возьмём сумму, равную 2400 рублей в месяц. Оплата за тепло в средней полосе начисляется с ноября по май, то есть 7 месяцев. И за 7 месяцев в среднем придётся заплатить 17000 рублей.

Если учесть, что экономия при использовании индивидуального счётчика тепла для квартиры составляет 30%, то за 1 год экономия может достигать 17000 * 0,3 = 5100 рублей.

Если же в квартире вертикальная разводка, то придется устанавливать несколько ИПУ, и тогда срок окупаемости увеличивается в разы.

Также стоит учесть, что срок службы счётчика составляет 10 – 12 лет. А поверку нужно будет делать раз в 4 – 6 лет, и за неё тоже придётся заплатить. Но даже если учесть всё это, то за 12 лет теплосчётчик поможет сэкономить 61 200 рублей. Из этой суммы придётся вычесть стоимость установки счётчика (10 000 рублей), и также за время эксплуатации придётся поверить его 2 раза, это порядка 2000 рублей за поверку. В итоге получается, что за 12 лет квартирные теплосчётчики помогут сэкономить порядка 47 000 рублей.

Формулы

Алгоритм расчета платы по нормативам за отопление такой: площадь квартиры умножается на норматив, после чего получается объем тепловой энергии, необходимый для достаточного обогрева жилплощади.

Правительством было признано обязательной установка общедомовых приборов учета тепла. И если его на доме нет, то оплата будет начисляться со штрафом и коэффициентом 1, 5.

Сумма за отопление в платежной квитанции обозначает количество потребленного тепла, она появляется, исходя из:

• показаний личного квартирного счетчика тепла;
• показаний общедомового счетчика, приходящихся на вашу долю;
• нормативов на отопление при отсутствии общедомового счетчика.

Варианты расчета оплаты

Методика расчета зависит от следующих факторов:

1. Отсутствие ОДПУ в доме.
2. Наличие в доме ОДПУ, но нет ИПУ.
3. Наличие ОДПУ и ИПУ во всех квартирах и нежилых помещениях МКД.
4. Установлен ОДПУ, а ИПУ имеется только в одной или нескольких квартирах.
5. Наличие не менее 50% помещений МКД распределителей.

Рассмотрим каждый вариант в отдельности по формулам расчета, в которых используются следующие значения:

• Sоб – общая площадь (S) всех помещений, расположенных в МКД.
• Si – общая S помещения, для которого производится расчет.
• Pi – размер платы за обогрев квартире.
• TT – тариф на теплоэнергию.
• Vin – объем тепла (V), потребленного в многоквартирном доме, определенный по показаниям ИПУ.
• Viодн – V теплоэнергии, предоставленный в МКД, оборудованный ОДПУ, кроме V тепла, потребленного в помещениях.
• Vд – V теплоэнергии по показаниям ОДПУ за расчетный период тепловой энергии.
• Nt — норматив потребления тепловой энергии.

Вариант 1. По нормативу без прибора учета

Значит, плата за отопление рассчитывается из:

• утвержденного норматива на отопление в вашем регионе;
• утвержденного тарифа на отопление для вашего поставщика тепла;
• площади вашей квартиры (кроме площадь балкона).

Формула выглядит так: Pi = Si x Nt x Tt

Если в МКД не установлен ОДПУ, хотя есть техническая возможность его установить, то при расчете оплаты используется повышающий коэффициент 1,5.

Вариант 2. ОДПУ имеется, но счетчики отопления в квартирах не установлены

Формула расчета действует, если ни в одной из квартир нет ИПУ: Pi = Vд х Si / Sоб x Tт

То есть, берется общий V тепла, потребленного в МКД, определяется доля тепловой энергии, приходящейся на вашу квартиру. Получившееся количество тепла в Гкал умножается на тариф, действующий в вашем регионе.

Вариант 3. Установлен не только ОДПУ, но и ИПУ во всех квартирах и нежилых помещениях на 100%

Данный расчет производится:

• для квартиры в МКД, оборудованной ИПУ;
• при наличии общедомового прибора учета;
• в многоквартирном доме отсутствуют нежилые помещения;
• все помещения МКД имеют ИПУ на отопление;
• расчет платы за отопление проводится в отопительный период.

В данном случае в расчет принимается формула: Pi = (Vin+ Viодн x Si / Sоб) x TT

То есть, к количеству тепловой энергии по квартире прибавляется часть общедомового потребления тепла и умножается на действующий тариф.

На общедомовые нужды объем тепла рассчитывается так: Viодн = Vд — ∑iVin

Как рассчитывается плата за отопление по формуле:

• общая S квартиры (Si) – 45 м2;
• общая S всех жилых помещений (Sоб) – 6000 м2;
• V тепловой энергии по показаниям ИПУ (Vin) – 0,5 Гкал;
• V тепла по показаниям ОДПУ (Vд) – 140 Гкал;
• V тепловой энергии по показаниям индивидуальных счетчиков всех помещений в МКД (∑Vin) – 105 Гкал;
• тариф на тепловую энергию (Тт) – 1650 руб./ГкАл.

Размер оплаты за отопление по квартире производится так:

1. Рассчитывается объем тепла, предоставленного в жилой МКД, оборудованный ОДПУ, кроме объема тепловой энергии, потребленного во всех жилых и нежилых помещениях. Определяется по формуле: 140 Гкал – 105 Гкал = 35 Гкал.
2. Размер платы рассчитывается по формуле: (0, 5 Гкал + 35 Гкал х 45 м2/6000 м2) х 1650 руб. = 1258,13 руб.

Итого, плата за отопление в данной квартире будет составлять 1258,13 рублей.

Вариант 4. Стоит ОДПУ, ИПУ установлен только в одной или нескольких квартирах

Расчет ведется по следующей формуле: Pi = (Vi+Si х (Vд-∑Vi)/Sоб) x TT

Если квартира в таком МКД без счетчика, то действует такая формула: Vi = Si х ∑VИПУ/∑SiИПУ

Для расчета берется средний объем тепла на 1 кв. м в квартирах с ИПУ и умножается на площадь конкретной квартиры. К значению прибавляется доля тепла на общедомовые нужды, что пропорционально соотношению площади квартиры и суммы площадей всех помещений в доме.

То есть здесь такой же принцип, что и при расчете за отопление в МКД, где все квартиры имеют установленные ИПУ.

Виды счетчиков учета тепла и принцип их работы

Приборы для измерения расхода воды и газа давно знакомы россиянами. Но многим непонятно, как работает счетчик тепловой энергии для квартиры.

Количество тепломеров, устанавливаемых в помещении, зависит от типа разводки. Если она горизонтальная, достаточно установить один прибор. Более серьезные расходы ожидают жителей домов с вертикальной разводкой труб. Им придется устанавливать устройство отдельно на каждую батарею.

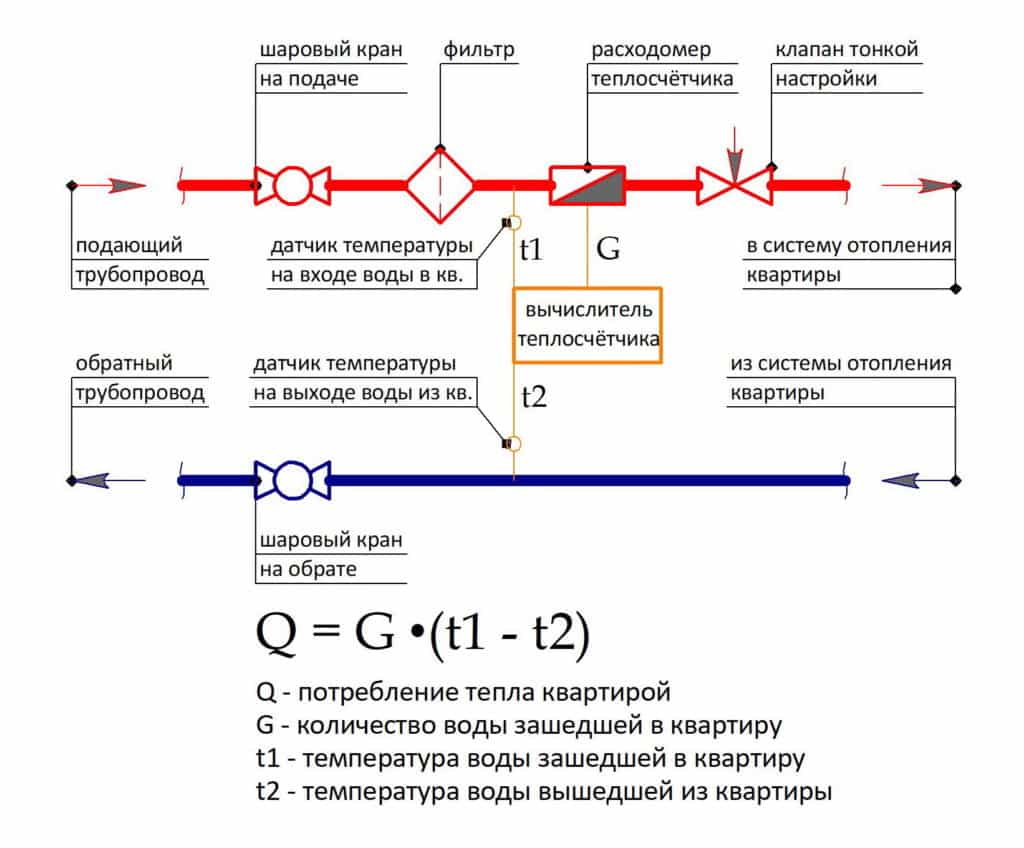

Каждый прибор состоит из:

• 2 датчиков температуры;
• счетчика теплоносителя;
• вычислителя.

Принцип работы счетчика тепла прост. Датчики определяют температуру носителя на входе в систему и на выходе из нее. Счетчик фиксирует количество воды, проходящей через трубы и батареи квартиры.

Вычислитель анализирует данные, полученные от перечисленных приборов, и определяет количество использованного тепла. Этот элемент работает от электроэнергии. Подключение к сети не требуется, так как его функционирование обеспечивают литиевые батарейки.

Однозначно ответить на вопрос о том, сколько стоит счетчик на тепло, нельзя. Стоимость зависит от компании-производителя и типа прибора. Ниже мы детально рассмотрим виды оборудования и их особенности.

Механические теплосчетчики

Самый простой и доступный прибор учета – механический. Он бывает винтовым, турбинным или крыльчатым. Оборудование можно использовать даже если теплоноситель сильно загрязнен или насыщен солями.

У такого теплосчетчика есть свои плюсы и минусы. Основными преимуществами являются:

• простота и надежность конструкции;
• независимость от электроэнергии;
• простота монтажа и обслуживания;
• возможность установки в любом положении;
• стабильность показателей.

Специалисты рекомендуют установить перед устройством фильтр глубокой очистки. Это позволит получать точные показатели на протяжении длительного периода.

Среди недостатков прибора отмечают его небольшой, по сравнению с другими видами, срок эксплуатации.

Ультразвуковые теплосчетчики

Законодательство РФ позволяет осуществлять квартирный учет тепла при помощи различных видов оборудования. Наиболее надежными и долговечными считаются ультразвуковые модели.

В процессе работы они фиксируют время прохождения ультразвука по потоку теплоносителя от источника до приемника. Этот период зависит от скорости воды: чем она выше, тем дольше проходит ультразвук.

Прибор фиксирует задержку сигнала и определяет объем использованного теплоносителя. Точные измерения можно получить при отсутствии примесей и накипи.

Потребитель может выбирать между временным, доплеровским, частотным или корреляционным ультразвуковым счетчиком.

Электромагнитные устройства

Электромагнитные счетчики отопления на квартирные радиаторы определяют объем теплоносителя путем создания электромагнитного поля. В проходящей через него воде появляется электрический ток. Агрегат определяет напряжение тока, которое увеличивается при ускорении потока теплоносителя. Оценивая эти показатели, прибор определяет объем жидкости.

Если установку такого теплосчетчика выполнил квалифицированный специалист, а проходящий через устройство теплоноситель очищен от примесей, можно гарантировать, что прибор выдаст максимально точные показатели.

Вихревые счетчики

Если вы не знаете, какой теплосчетчик лучше для квартиры выбрать, чтобы не тратить лишних средств, обратите внимание на вихревой прибор. Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту. Этот показатель пропорционален скорости потока

После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя

Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя

Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту. Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя.

Основными преимуществами приборов данного типа является:

• невысокая стоимость;
• простота конструкции;
• возможность установки в горизонтальные и вертикальные трубопроводы;
• малый износ.

В процессе работы вихревое оборудование не использует большого количества электроэнергии.

Отдавая предпочтение таким приспособлениям, следует учитывать, что для их монтажа нужен большой прямолинейный отрезок трубы. К тому же приборы чувствительны к вибрациям.

Часто задаваемые вопросы

Что делать, если у военного пенсионера излишняя жилая площадь?

Любые дотации и льготы, касающиеся оплаты коммунальных услуг, предоставляются гражданам только в том случае, если их помещение соответствует установленной социальной норме. Все, что будет превышать 33 м2 на одного человека, в конечном итоге должно оплачиваться в соответствии с реальной стоимостью услуг. Пенсионерам, включая военных, предоставляется возможность освободить себя от обязанности оплаты излишней жилплощади только в том случае, если в число их семьи не входят лица не пенсионного возраста или же если эти лица не достигли 16 лет и являются иждивенцами пенсионеров.

Как проводится расчет, если прописан один человек?

Если человек оплачивает коммунальные услуги по стандартному тарифу, никаких дополнительных сумм за «излишнюю площадь» с него взыскиваться не будет, но в противном случае льготы будут, как говорились выше, предоставлены только на ту часть жилья, которая попадает под социальные нормы.

Пример №1

В жилом доме монтирован один общий прибор, а индивидуальные приборы в помещениях отсутствуют. При решении вопроса, как рассчитать отопление в квартире, заметим, что плата за отопление в жилом помещении осуществляется по формуле №3 Правил на основе показаний прибора учета на индивидуальное отопление, который установлен в квартире, или норматива потребления тепла, установленного для отопления в помещениях жилого типа. Все показания прибора учитываются в Гкал.

1. Объем тепла по данным общедомового прибора составил 250 Гкал.
2. Площадь дома общая, в которую включены все квартиры, а также помещения нежилого типа, составляет 7000 кв. метров.
3. Площадь квартиры – 75 кв. метров.
4. Тариф на теплоэнергию составляет 1400 руб. за 1 Гкал.

Расчет отопления по площади квартиры будет производиться при помощи использования такой схемы:

250 * 75 / 7000 * 1400 = 3750 рублей

Это был расчет первой составляющей квитанции, вторая составляющая будет высчитываться по формулам №10 и №14. По первой формуле вычисляется объем услуги, а по второй – размер платы в рублях. Чтобы выявить объем, нужно учесть площадь нежилых помещений и квартир. К примеру, размер площади составляет 6000 кв. метров.

Объем тепла будет произведен следующим вычислением:

250 * (1-6000 / 7000) * 75 / 6000 = 0,446428571 Гкал.

После этих расчетов можно посчитать плату за отопление:

3750 + 625 = 4375 руб.

Установка счетчика тепла в подвале многоквартирного дома

Особенности основных видов счётчиков

Тепломеры, предназначенные для бытовых потребителей, делятся на три основные группы в зависимости от принципа действия:

• механические тепломеры;
• ультразвуковые тепломеры;
• вычислители и распределители тепла.

Все они будут подробно рассмотрены далее. Помимо вышеперечисленных существуют и менее распространённые приборы, принцип действия которых основан на вихревом или электромагнитном устройстве расходомера.

Квартирные механические и ультразвуковые тепломеры предназначены для установки исключительно в системах отопления с горизонтальной разводкой. Вычислители и распределители тепла могут быть установлены любым потребителем, вне зависимости от типа разводки системы отопления.

Независимо от принципа действия, все современные тепломеры оснащаются электронным модулем, работающим от обыкновенной батарейки. Он отвечает за интерпретацию результатов измерения, полученных от датчиков прибора, и накапливает информацию о потреблённой тепловой энергии с возможностью её вывода за различные периоды последних 12-36 месяцев (в зависимости от модели прибора).

Предпочтение стоит отдавать приборам, которые в качестве единицы измерения используют гигакалорию, поскольку именно в этой единице принимают показания тепломеров коммунальные предприятия. Если такой возможности нет – придётся производить пересчёт показаний в гигакалории вручную с помощью коэффициентов.

Механический

Класс приборов, основными модулями которых являются:

• вычислительный блок;
• расходометр с крыльчаткой;
• пара термометров.

Объём пропущенного через систему теплоносителя подсчитывается с помощью расходометра, эти показания интегрируются в вычислительном блоке с показаниями термометров, первый из которых располагается в корпусе счётчика, а второй в специальном гнезде шарового крана, установленного на обратной магистрали.

Главные преимущества механических тепломеров:

• относительно низкая стоимость;
• простая и надёжная конструкция;
• не требуют подключения к электросети;
• любая ориентация прибора при монтаже;
• дешевизна изнашивающихся подвижных частей.

Основные недостатки:

• относительно быстрый износ подвижных частей;
• требовательность к чистоте теплоносителя;
• вращение крыльчатки повышает давление в отопительном контуре;
• высокая восприимчивость к гидроударам.

Ультразвуковой

Ультразвуковые приборы подсчитывают количество проходящего по системе отопления теплоносителя за счёт пропускания через него ультразвукового сигнала.

Электронный модуль выполняет расчёты, интерпретируя показания установленных на определённом расстоянии друг от друга источника и детектора ультразвуковых волн.

Такие приборы отличаются долговечностью и надёжностью. А приборы, произведенные в нашей стране, еще и низкой стоимостью. В связи с отсутствием в потоке жидкости движущихся частей, тепломер не оказывает воздействие на давление в отопительном контуре.

Главные минусы:

1. Требовательность к составу теплоносителя – в нём не должно быть посторонних включений и пузырьков воздуха, так как это искажает показания прибора в большую сторону.
2. Необходимость установки тепломера на ровном участке трубопровода, длиной не менее одного метра.

Вычислитель и распределитель тепла

К этому классу относятся приборы определяющие относительные затраты тепловой энергии на обогрев помещения. Конструктивно они состоят из теплового адаптера и температурных сенсоров.

Приборы устанавливаются непосредственно на каждую батарею отопления в квартире, показания измеряются в условных единицах каждые три минуты и по радиоканалу передаются на установленный в квартире контроллер, где анализируются и обобщаются.

Перевод из условных единиц в гигакалории производится в соответствии с формулами и коэффициентами, приведенными в инструкции производителя.

Главные преимущества такого класса тепломеров:

• простота установки;
• низкая стоимость;
• длительный срок службы;
• независимость показаний от чистоты и состава теплоносителя.

Основные минусы:

• наибольшая погрешность среди бытовых классов приборов (до 12%);
• корректность показаний достигается только за счёт установки нескольких приборов;
• корректная работа только при установке на стандартизированные модели радиаторов.

Основные виды тепловых счётчиков

От конструктивных особенностей и типа зависит сколько стоит счётчик на отопление. В квартирах обычно используется не одно устройство, а целый комплект. Он состоит из следующих элементов:

• Тепловые датчики.
• Электронные элементы, подсчитывающие количество потребляемой тепловой энергии.
• Приборы, контролирующие расход и давление.

Комплект поставки подбирается под каждый объект индивидуально. Специалисты должны провести расчёт и оценить состояние системы отопления, чтобы счётчики работали исправно.

По области применения приборы учёта делятся на два основных типа:

• Домовые (устанавливаются на частный дом или коммерческий объект).
• Квартирные (рассчитаны индивидуально на одних хозяев в многоквартирном доме).

В частных домах системы зачастую отличается сложностью и разветвлённостью, поэтому требуется целый комплект датчиков и дополнительных приборов. От этого зависит стоимость счётчика на отопление в квартире на длительный период эксплуатации.

Принцип работы зависит от конструктивных особенностей. Их делят на несколько основных разновидностей:

• Электромагнитные.
• Механические.
• Ультразвуковые.
• Вихревые.

Они обладают техническими особенностями и характеристиками, подходящими под те или иные области применения. Приборы справляются с поставленными задачами в полном объёме в домах или на других объектах.

Особенности основных типов теплосчетчиков

Индивидуальные приборы учета тепла рассчитаны на функционирование в отопительных сетях, диаметр канала труб в которых равен 15-20 мм, а объем теплоносителя составляет 0,6-2,5 м. куб. в час.

При горизонтальной разводке счетчик можно установить скрытым способом — в шахте или коммуникационной нише. Вычислительный модуль основан на принципе определения количества потребленной тепловой энергии за конкретный промежуток времени (месяц, сутки и даже час). Эти данные накапливаются и хранятся в памяти устройства от 1 до 3 лет.

Более удобно установить энергозависимый счетчики на батареи — с дополнительным источником питания (батарейками).

Разные модели приборов отображают замеры по-разному: в киловаттах в час, мегаваттах в час, гигакалориях и гигаджоулях. Для ЖКХ и управляющих компаний требуются показания в гигакалориях (Гкал).

Чтобы пересчитать показания в нужную единицу измерения, необходимо применить переводную формулу. Например: для киловатт в час она будет такой — показания умножить на коэффициент, равный 0,0008598.

Измеритель — это комплекс из нескольких приборов: температурных датчиков, преобразователей давления, вычислителей объема потребленной тепловой энергии, преобразователи расхода и сопротивления теплового носителя. Точная комплектация зависит от конкретной модели и производителя.

Монтаж теплового счетчика выполняется на финальном этапе установки системы отопления в квартире.

Существуют модели с расходомерами других разновидностей — электромагнитным или вихревым, но применяются они довольно редко.

Рассмотрим 3 основных разновидности теплосчетчиков:

Механический расходомер

Имеет простейший тип конструкции. Если интересует вопрос, сколько стоит установить, то около 9-10 тыс. руб. за сам счетчик плюс столько же за монтаж.

Прибор имеет 2 проводных термодатчика, блок электронного вычисления и счетчик воды.

Главным рабочим элементом является крыльчатка — это турбина, которая вращается при прохождении через теплосчетчик. Количество вращений определяется, исходя из объема теплоносителя.

Ультразвуковой теплосчетчик.

Прибор этого типа определяет расход теплового носителя посредством ультразвуковых сигналов, которые исходят от излучателя и передаются в приемник. Элементы теплосчетчика устанавливаются на горизонтальном трубопроводе с определенной дистанцией.

В ультразвуковом приборе отсутствуют вращающие компоненты. Срок его службы выше, а показатели более точные.

Вычислитель и распределитель тепла

Приборы измеряют относительный расход тепловой энергии. Конструкция основана на двух температурных сенсорах и тепловом адаптере.

Каждые 3 минуты датчики производят замеры температуры на поверхности радиаторов и в жилом пространстве, после определяют разницу. Полученные данные суммируются и отображаются на экране устройства.

Вычислители тепла запрограммированы для функционирования на определенном типе батарей. Теплосчетчик не требует закрытого монтажа. Он хорошо дополняет интерьер квартиры.

Что такое счетчик тепла и его разновидности

Это устройство для учета тепловой энергии, которая была потреблена за отмеченный период, а также комплект щупов для отслеживания теплоносителя в сетях парового и водяного теплоснабжения.

Принцип действия счетчика отопления основан на учете объема тепла и разницы температурных показаний. Он измеряет количество поступившей в систему жидкости и ее температуру в точках входа/выхода. Объем потребленной энергии определяется методом сопоставления полученных данных как производное ее расхода.

Существует несколько разновидностей теплосчетчиков, которые отличаются типом конструкции и принципом действия. Исходя из этого, они бывают автоматическими, с сетевым оборудованием, компьютеризированными, аналоговыми, а также:

• электромагнитными (метрологически стабильны, подходят для 1- и 2-канальных систем, но очень чувствительны к качеству монтажа, состоянию рабочей жидкости и к условиям эксплуатации);
• механическими (самый недорогой, с быстрой окупаемостью, отличается высоким гидросопротивлением, монтируется в любом положении, но обязательно требует сетчатого фильтра);
• ультразвуковыми (этот счетчик отопления точно замеряет расход чистого теплоносителя, однако восприимчив к накипи на внутренних частях, воздушным пузырям в водном потоке и к любым загрязнениям).

Как лучше установить счетчик учета тепла

Самым простым решением будет установка воздушного устройства, так как это не требует найма соответствующего специалиста и резки труб. Достаточно будет прикрепить теплосчетчик к батарее. Иная ситуация с механическими устройствами; для установки этих устройств необходимо закрыть стояки, слить воду и разобрать часть трубы. То же самое и с ультразвуковыми приборами, которые непосредственно разрезают трубопровод.

Как уже упоминалось ранее, перед тем, как сдать это оборудование, вам необходимо иметь под рукой разрешение и готовый проект. А чтобы не было проблем с приемкой в ​​эксплуатацию и оплатой прибора поставщиком, его установку должна проводить уполномоченная компания, что будет указано в акте выполненных работ. Специалисты этой компании проводят работы по следующим этапам:

• выполнить проект подключения;
• согласовать необходимую документацию с поставщиком тепла;
• смонтировать теплосчетчик;
• зарегистрировать устройство;
• ввести устройство в эксплуатацию, передав в ведение контролирующего органа.

Если вы решили провести эти работы самостоятельно, сначала внимательно изучите инструкцию к теплосчетчику. Там вы найдете советы по установке устройства и его эксплуатации, которым необходимо безоговорочно следовать. Кстати, ультразвуковые и механические устройства нужно оборудовать измерительным участком определенного размера. То есть до и после устройства должна быть установлена ​​прямая труба без загибов и загибов.

Участок измерения механического теплосчетчика должен составлять не менее 3 диаметров трубы перед расходомером и один после него. Более требовательны ультразвуковые теплосчетчики, где измерительное сечение должно быть не менее 5 диаметров до и 3 после прибора (эти данные зависят от производителя).

Теперь поговорим о том, можно ли на обратном трубопроводе монтировать индивидуальный теплосчетчик. Большинство производителей делают счетчики, которые можно установить на любую линию, главное не перепутать датчики температуры. Их обычно вкручивают в тройник или специальный клапан, оборудованный для этого отдельным патрубком.

Ведь в странах постсоветского пространства часто бывает достаточно сложно легально установить и ввести в эксплуатацию индивидуальный теплосчетчик. Возможно, вложенные в это устройство усилия и материальные ресурсы не окупятся результата. Поэтому рекомендуется, прежде чем обращаться в индивидуальную бухгалтерскую организацию, лучше проконсультироваться с поставщиком тепловой энергии.

Приборы учета — отличные помощники для тех, кто хочет сэкономить. Всем, кто не хочет оплачивать потери при транспортировке тепла, рекомендуется подумать об установке теплосчетчика. Тем более, что это не такая уж и сложная задача. Главное — определиться, какой измерительный прибор вы хотите установить общий или индивидуальный, остальную работу лучше доверить профессионалам.
