Дымогенератор своими руками: пошаговый мастер-класс изготовления. 110 фото и чертежи лучших проектов для копчения

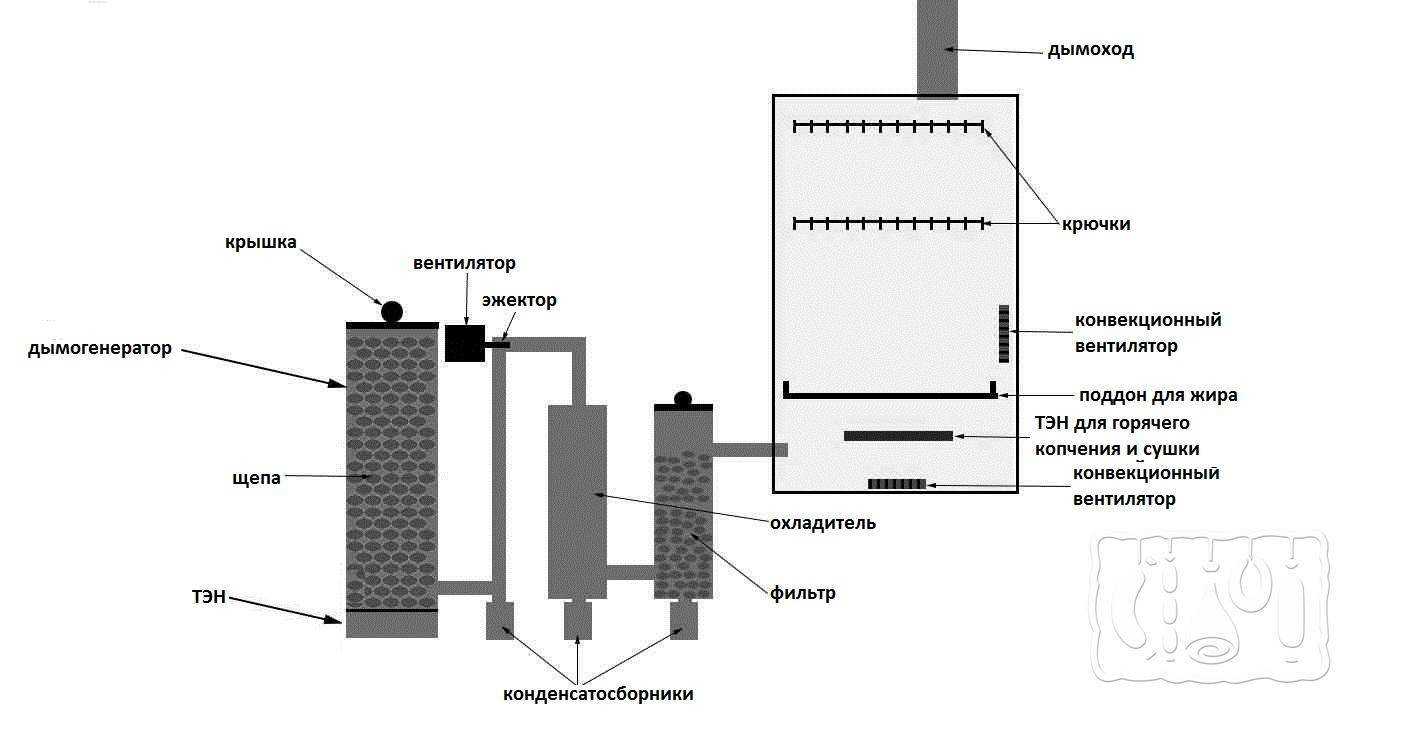

Традиционное устройство коптильни холодным дымом

• Традиционное устройство коптильни холодным дымом1
• Простой дымогенератор для холодного копчения своими руками2
  • Материалы2.1
  • Сборка2.2
  • Как работает2.3
• Модернизация3
  • Регулируемая тяга3.1
  • Зольник3.2
  • Сбор конденсата3.3
• Простейший дымогенератор из электроплитки4
• Печка-дымогенератор для холодного копчения5

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство коптилен разного типа

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Создание оборудования для копчения

Если есть аппарат для сварки, навыки работы с ним, при наличии металлических компонентов и желания такое оборудование изготавливается за несколько часов. Для начала нужно найти чертежи дымогенератора для холодного копчения. Своими руками их можно не разрабатывать, а отыскать оптимальные варианты с помощью интернета.

Укрупненно этот агрегат состоит из таких компонентов:

• Тепловой модуль.
• Топливо (уголь, газ, дрова, но чаще всего щепа и опилки).
• Система дымоотвода и подачи в камеру копчения.

Для создания тяги сверху компрессором нагнетается воздух. Подойдёт старый холодильный либо от аквариума. Второй предпочтительнее из-за возможности регулировки воздушного потока. Выходящий дым невысокой температуры. В результате тления открытого огня нет, поэтому не требуется частое добавление новой порции горючего.

Материалы для изготовления

Удешевление генератора возможно за счёт имеющихся обрезков различных металлических изделий. Всего потребуется несколько деталей:

• Труба круглая. Длина её около 1 метра, диаметр 80 — 0 миллиметров. От размеров этого компонента зависит, сколько топлива уберётся в устройство и какое время пройдёт до закладки следующей порции. Здесь нужно прийти к компромиссу между массой генератора и возможностью удобного обслуживания с максимальной производительностью.
• Труба квадратного сечения с длиной стороны не менее 80 миллиметров.
• Трёхчетвертная труба от 30 сантиметров.
• Труба в одну четверть дюйма произвольного размера.
• Сетка или пластина с ячеёй 2—3 миллиметра.
• Арматура для ножек. Подойдёт любой пруток или пластина. Главное, чтобы аппарат устойчиво стоял на поверхности.
• Компрессор производительностью полтора- два литра. Коррекция выхода воздуха предпочтительна.
• Штуцеры для стыковки труб.

Этапы сборки

Если для изготовления дымогенератора своими руками для коптильни найти круглую трубу не получится, её можно заменить квадратной аналогичного размера. Такой вариант имеет небольшое преимущество в удобстве присоединения отходящих каналов. В самой большой трубе делаются прорези по диаметру на расстоянии двух сантиметров. Это будет низ генератора дыма. В них вставляется и крепится по сторонам кусок сетки, вырезанный по сечению корпуса.

На противоположной стороне приваривается труба на 3 / 4 дюйма. Напротив — штуцер, с помощью которого подключается компрессор

Важное условие — чёткое расположение обоих компонентов на одной прямой

Самое хитрое расположение у тонкой трубы. Сквозь штуцер, внутрь корпуса, она должна заходить на 1 сантиметр в трёхчетвертной отвод. Эта конструкция будет подавать воздух из компрессора и обеспечивать тягу, поддерживающую тление опилок. Для обустройства циркуляции дыма и воздуха в плотно набитом опилками корпусе на неё нужно одеть пружину большего диаметра. Это такой своеобразный рыхлитель, через витки которого и будут проходить потоки воздуха.

Для крышки необходим кусок железа на 1, 5 — 2 сантиметра шире, чем сечение корпуса. Для удобства нужно изготовить ручку. Её можно приварить или сделать съёмной. Средняя часть может быть деревянной. Она не сгорит ввиду низкой температуры корпуса. Чтобы крышка не съезжала, на небольшом расстоянии от края, надо приварить пруток или металлическую полоску по её периметру или радиусу.

Принцип работы самодельного приспособления

Корпус забивается стружкой, щепой или опилками. Вся масса поджигается. После начала активного тления включается компрессор, и крышка устанавливается на место. Если всё правильно собрано, подключено, топливо сухое — начнётся активное выделение дыма и процесс копчения. Вот и весь принцип работы.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

• На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки.
• Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала.
• Регулировка тяги здесь организована с применением поддувала (7).
• Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4).
• Ёмкость закрыта сверху крышкой.
• Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

• увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
• в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
• верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
• нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
• близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

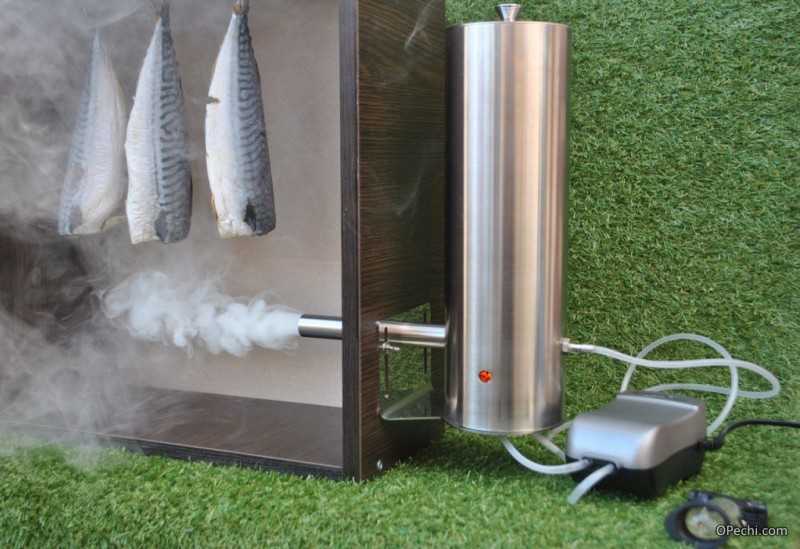

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

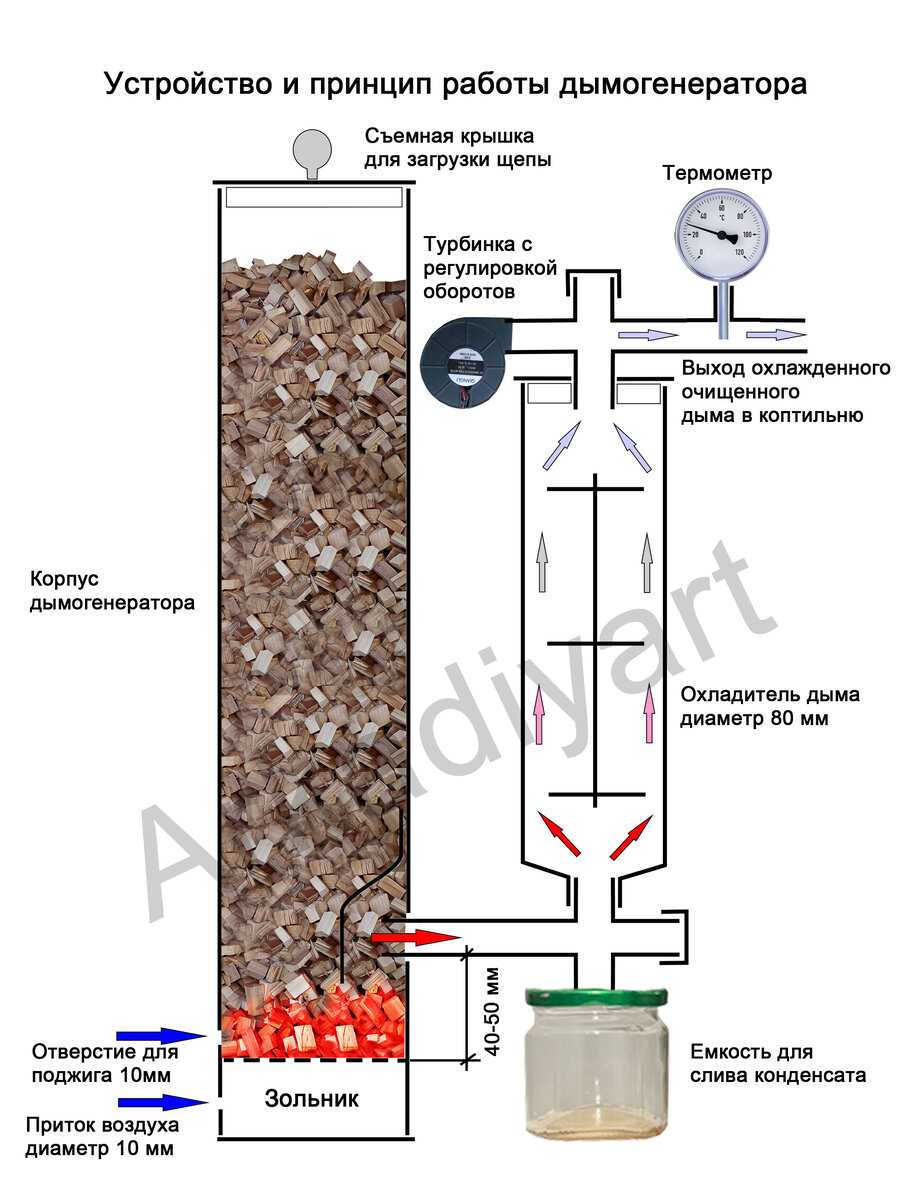

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

1. выходную трубку дымогенератора опускаем вниз,
2. в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
3. с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

О видах копчения

На сегодняшний день существует два типа копчения, разница между которыми весьма существенная.

Горячее копчение с дымогенератором. Ключевым отличием, конечно же, является температура, при которой происходит процесс (от +45 до +100 градусов). Помимо температуры, продукт коптится меньше времени в сравнении с другим типом (от 40 минут до 2 часов, иногда процедура может затянуться до суток). Готовый продукт имеет приятный золотистый оттенок. Не менее важным отличием является сам продукт. При горячем копчении он получается мягкий и сочный. После того как мясо или рыба приготовится, оно не подлежит никаким процедурам после, можно употреблять сразу из коптильни.

Холодное копчение. Оно проводится при более низкой температуре (+30 градусов). Процесс может занимать довольно длительное время, в некоторых случаях – до месяца. Чаще всего продукт коптится от трёх до пяти дней. Мясо или рыбу следует заранее подготовить, например, засолить. Ключевым отличием является то, что при таком способе мясо больше сушится, из-за чего оно не портится. Дым прекрасно дополняет продукцию своим запахом и придаёт некоторую долю пикантности. На выходе мясо или рыба имеет оттенок от светло-бежевого до коричневого. Пищу не рекомендуется употреблять сразу после копчения.

Говоря о технической части процесса, однозначное преимущество имеет горячее копчение, так как оно занимает в разы меньше времени и сил на подготовку сырья, а продукт можно есть сразу после приготовления. Несмотря на это, важным минусом такого способа является меньший срок годности в сравнении с другим типом (не больше недели при температуре от 0 до +5 градусов).

Конечно, плюсов у горячего копчения больше, чем у холодного, но существеннее являются всё же плюсы последнего. Холодное копчение сохраняет все витамины и микроэлементы, что связано с низкой температурой копчения, а также обеспечивает в два раза больший срок хранения. Отдельным преимуществом можно считать тот факт, что на протяжении двух недель полезность продукта никуда не девается. Хранить рекомендуется также в холодильнике при температуре от 0 до +5 градусов.

Какие бывают дымарни

Еще в Средние века люди научились естественным способом избавляться от нежелательных примесей при копчении. Они рыли штольни или укладывали длинные трубы между топкой и коптильной камерой. При этом происходит охлаждение дымовой смеси до 30 градусов и конденсирование влаги и смолы на стенках дымохода. Таким образом, все вредные вещества и сажа успевают оседать, и к продукту поступает уже чистый очищенный дым.

Долговечная стационарная конструкция

Можно соорудить стационарную коптильню своими руками.

Задача установки, которой пользовались еще наши предки (ее еще называют дымарней), состоит в охлаждении дыма до нужной температуры. При этом продукт обрабатывается в щадящем режиме, без разрыхления своей консистенции и с сохранением всех природных компонентов. Увеличение срока годности деликатеса — еще одна полезная функция холодной дымовой смеси.

Для сооружения понадобится вырыть две ямы на расстоянии трех-четырех метров друг от друга, с соблюдением уклона между ними порядка 20 градусов. В идеале лучше использовать естественный рельеф участка. Яму на возвышенности делают 60х60 см или шире, в зависимости от желаемых объемов производства. Глубина — в два штыка.

Для топки роют углубление поменьше, примерно 50 см в ширину и 70 см в длину, глубина та же. Траншея между ними прокладывается исходя из материала. При укладывании трубы траншея может быть узкой, а если это кладка, то шириной в три кирпича. Углублять сильно не стоит, достаточно присыпать конструкцию землей -для эстетики.

После окончания земельных работ на песчано-щебневую подушку закладывают фундамент. Для коптильни — ленточный (можно без опалубки), на уровне с дымоходом, для топки — сплошной, на 10 см ниже уровня трубы.

После его высыхания делают кладку. Боковые стенки дымогенератора выкладывают из огнеупорного кирпича на раствор из глины с добавлением соли и жидких гвоздей. Такая эластичная смесь не потрескается при высоких температурах и обеспечит необходимую герметичность. Сверху конструкцию накрывают листом железа или закладывают кирпичом на арматурную решетку.

Если в хозяйстве есть печная дверца, то ширину дымогенератора подгоняют под нее. Хотя ее можно не устанавливать, используя металлическую заслонку. Но все же, для регулирования тяги, желательно предусмотреть удобно закрывающуюся крышку, а также зольник, отделяющийся от камеры сгорания решеткой (колосниками). В готовую конструкцию монтируют трубопровод, который также обкладывается кирпичом или камнями.

При отсутствии необходимого уклона между камерами на ленточном фундаменте укладывают искусственное возвышение, к примеру, из шлакоблока в три ряда. Здесь можно использовать обычный цементный раствор, но с обязательным контролем уровня постройки.

Сама коптильная камера — полет для фантазии. Ее можно выложить из красного кирпича или сделать каркас и обшить его с двух сторон вагонкой. Интернет пестрит вариантами конструкций, облагораживающих дачный участок. Главное — герметичность, широкая дверца и наличие полочек и крюков для продукции. Если шкаф ставится на короб из шлакоблока, днище можно и не делать, заменив его решеткой.

Растапливаем, проверяем — и дымарня готова.

Облегченный вариант коптильни

Для упрощения конструкции можно выполнить агрегат иным способом.

Заменить коптильный шкаф может большая бочка. Внизу прорезается отверстие для трубы. Чуть выше дымохода предусматривают распорки для расположения миски с песком меньшего диаметра в качестве жироприемника. Сверху, на съемных шампурах, крепятся крюки либо устанавливается решетка. Емкость накрывают мешковиной и придавливают крышкой с гнетом.

Такой же функциональности можно добиться с помощью старого холодильника. Умельцы снимают с него внутреннюю пластиковую отделку и обшивают агрегат деревом. Устанавливают полочки, а над дымовым отверстием — жироприемник, при желании под ним выделяют место для электроплиты, чтобы подогревать дым в холодную погоду или организовать безопасное горячее копчение.

Топку необязательно выкладывать из кирпича. При незначительных объемах и отсутствии желания мастерить, можно вырыть яму по заданным размерам, постелить снизу и сверху по листу железа и прикрыть заслонкой.

Мобильная на основе компрессора

Прогресс не стоит на месте. Все чаще дымарню делают компактной, при этом не уступающей по функциональности стационарной. Для этого понадобится дымогенератор, сделанный из нагнетателя воздуха. При этом отпадает необходимость прокладывать длинный дымоход. В мобильном устройстве дым из сопла уже имеет необходимую для холодного копчения температуру.

Для начала коснемся принципа нагнетательного узла.

Несколько советов по копчению

Холодное копчение в домашних условиях дымогенератором не требует никаких специальных знаний и навыков. С процессом может справиться любой человек, который раньше даже не слышал о подобных процессах.

В статье указаны примерные материалы и размеры генераторов. Если, к примеру, у вас нет в распоряжении стальной трубы, то вполне можно воспользоваться бидоном или любой другой емкостью с прочными стенками. То же самое можно сказать и о размерах

Важно учитывать размер коптильни и то, какую именно конструкцию она имеет

Не стоит забывать о том, что если коптильня и дымогенератор соединены между собой с помощью длинного шланга, то во время охлаждения в нем дыма, будет возникать конденсат. Шланг нужно регулярно чистить, чтобы избежать закупоривания. Желательно предварительно установить на шланг специальный тройник, через который жидкость будет вытекать в отдельную емкость. Это значительно упростит процесс очищения.

Дымогенератор для холодного копчения считается пожароопасным прибором, поэтому пользоваться им нужно очень аккуратно. Заводские устройства в большинстве случаев имеют системы для автоматического отключения. Если применяется самодельное устройство, то за ним нужно все время присматривать.

Распространённые ошибки

Мало соли. Если продукт будет недостаточно соленым, то во время копчения он просто испортится. В том случае, если вы не имеете понятия, какое количество соли будет идеальным, то можно воспользоваться нормативом ГОСТа – 2,3% соли на килограмм мяса или рыбы. Если продукт получается соленоватым, то можно взять 2% от веса сырья.

Много влаги. Свежие продукты нельзя коптить. Предварительно они должны просохнуть. Если влаги будет много, то продукт прокоптится только снаружи. Дым не сможет проникать внутрь, поэтому копченость будет полусырой.

Перед копчением продукт сильно пересох. Для того, чтобы копченость получилась вкусной, ее нужно предварительно подвялить на протяжении 6-10 часов, не более. В противном случае готовая продукция будет слишком сухой и жесткой.

Употребления после окончания копчения. Готовый продукт должен некоторое время «проветриться». Достаточно буквально 10 часов, чтобы исчез неприятный запах.

Дымогенераторы для холодного копчения можно сделать как своими руками, так и приобрести уже готовую конструкцию. Вне зависимости от того, какой вариант вы выберете, с помощью генератора дыма можно получить невероятно вкусные копчености домашнего приготовления.

«Лабиринт»

Это, пожалуй, самый простой вариант дымогенератора. Но он имеет ряд недостатков, о которых позднее.

Для изготовления понадобится:

• лист металла метр на метр;
• такой же лист перфорированного металла (чем меньше отверстия, тем лучше);

Для сборки делаем следующее:

1. нарезаем перфорированный металл на полоски высотой 20 – 25 см;
2. нижние 5 см полоски загибаем под углом 90о;
3. проделываем в загибах отверстия;
4. формируем на листе металла спиралевидный лабиринт из нарезок (просвет между стенками должен составлять 20 – 25 см);
5. просверливаем в листе отверстия для крепежа стенок лабиринта;
6. соединяем элементы конструкции болтовым креплением.

Работает «лабиринт» очень просто. В него засыпают толстый слой щепы и поджигают. Воздух через стенки проникает с трудом, поэтому древесина медленно тлеет, а не горит. Во время этого выделяется большое количество дыма.

• Главный минус такой конструкции – необходимость в коптильне в виде отдельного помещения. Ведь устройства для нагнетания дыма здесь отсутствуют. Дымогенератор ставится в одном углу коптильни, продукты подвешиваются в другом. Это позволяет избежать их излишнего нагрева.
• Второй существенный недостаток – высокий расход щепы. Чтобы заполнить дымом комнату, оборудованную под коптильню, нужно сжечь довольно много древесины.
• Наконец, третий минус – низкая эффективность. Дым не будет таким концентрированным, как в двух других конструкциях. А значит, процедура копчения займет в несколько раз больше времени.

Поэтому «лабиринт» подойдет тем, кто:

• имеет отдельное помещение под коптильню;
• не боится расходов на щепу (или получает ее бесплатно);

Что такое дымогенератор коптильни

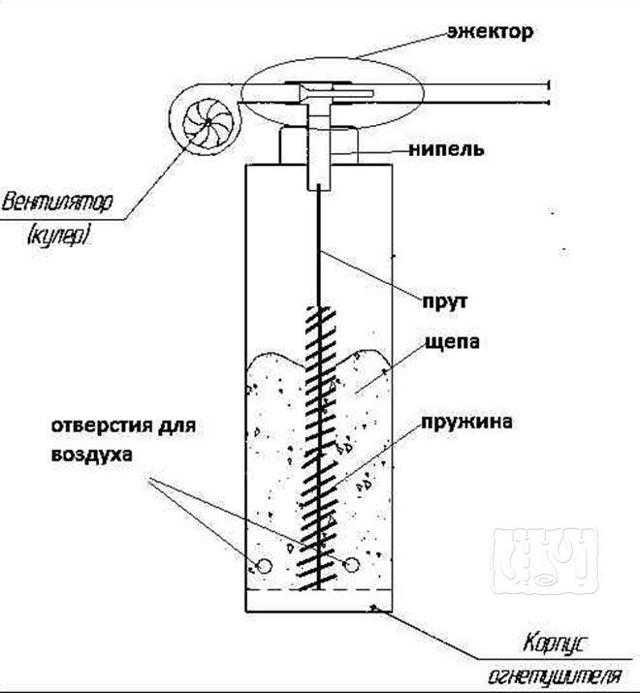

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Принципы

Это и хороший способ сэкономить, и прекрасная возможность получить дополнительное удовольствие от возможности что-то сделать самому. Ведь, немного потрудившись, можно сделать генератор своими руками.

Качественный дымогенератор для коптильни

Копчение – достаточно длительный процесс, который требует еще и определенных навыков. Должны выполняться определенные условия:

• минимальная температура поступающего дыма;
• обработка должна быть длительной – от нескольких часов до нескольких дней;
• можно использовать опилки из плодовых, но не хвойных пород деревьев;
• продукты должны быть обработаны – очищены, вымыты, посолены, просушены.

Учитывая навыки готовящего, понимание тонкостей процедуры, определяется результат. Имеет значение и прибор, особенно если изготовлен дымогенератор своими руками

Для него наиболее важное – верное расположение всех элементов, поступление дыма низкой температуры. Все это в комплексе дает возможность надеяться, что получится очень вкусно и презентабельно

Самодельная коптильня с дымогенератором

Для опилок рекомендуется использовать такую древесину:

• ольха;
• вишня;
• яблоня;
• груша;
• ива.

Благодаря различным ароматическим качествам получаются разными по вкусовым особенностям блюда. Достаточно сделать дымогенератор для копчения своими руками, чтобы начать управлять процессом.
